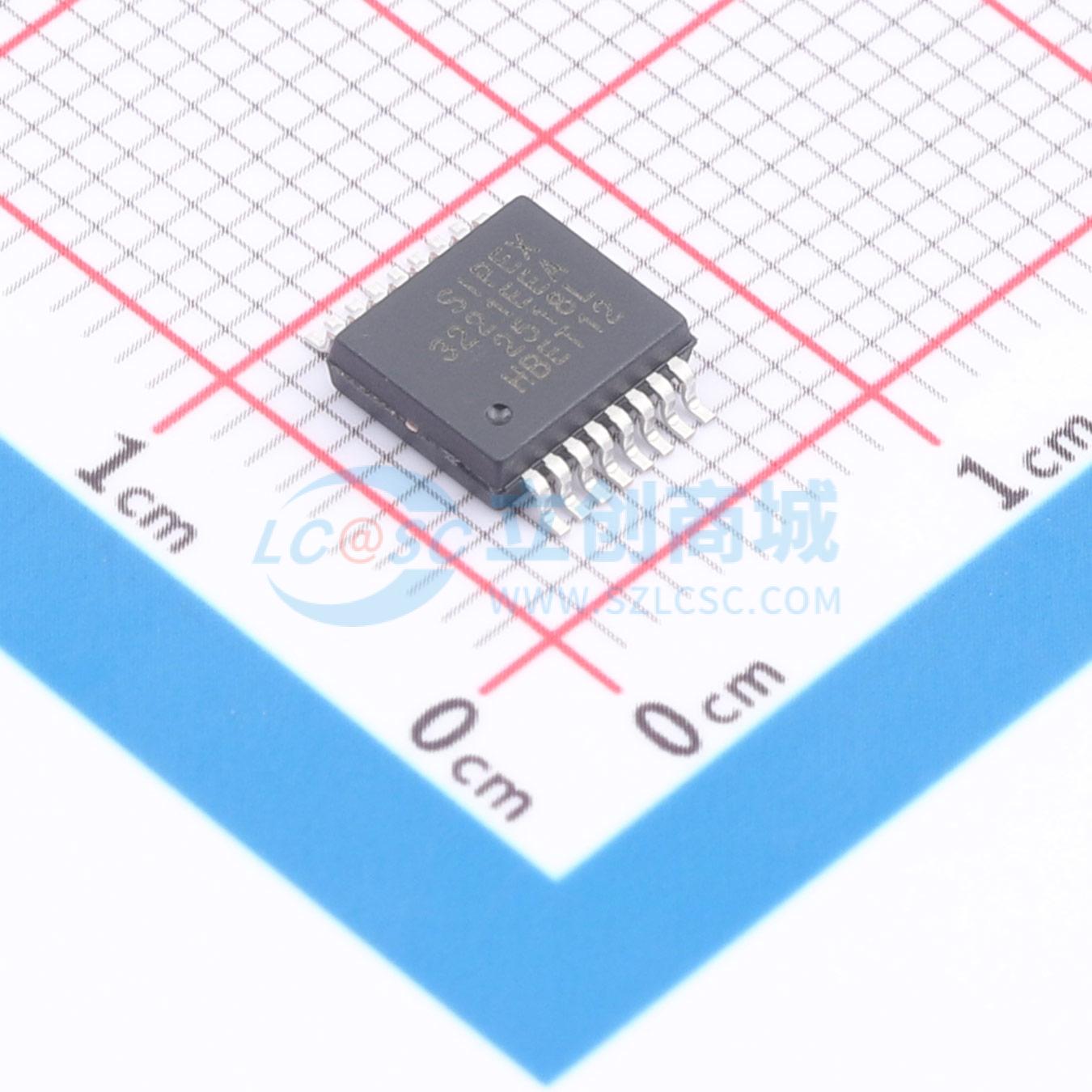

SP3221EEA-L/TR

SP3221E是一款专为笔记本电脑和手持计算机等便携式应用设计的RS - 232收发器解决方案。该器件采用内部高效电荷泵电源，在3.3V工作时仅需0.1μF电容。这种电荷泵和MaxLinear的驱动器架构使SP3221E能够在+3.0V至+5.5V的单电源下提供符合RS - 232标准的性能。SP3221E是一款1驱动器/1接收器器件，非常适合笔记本电脑和个人数字助理（PDA）应用。SP3221E提供16引脚TSSOP和SSOP封装。 AUTO ON - LINE®功能使器件在关机状态下，当连接RS - 232电缆且所连接的外设开启时，能够自动“唤醒”。否则，器件自动关机，功耗低于1μA。 SP3221E是一款1驱动器/1接收器器件，非常适合便携式或手持应用。SP3221E收发器符合EIA/TIA - 232和ITU - T V.28/V.24通信协议，可应用于电池供电的便携式或手持设备，如笔记本电脑或手持计算机。SP3221E器件采用MaxLinear专有的、已获专利（美国专利号5,306,954）的板载电荷泵电路，可在+3.0V至+5.5V的单电源下产生±5.5V的RS - 232电压电平。 该器件是对功耗敏感设计的理想选择。SP3221E具有AUTO ON - LINE®电路，可将电源电流降至1μA。在许多便携式或手持应用中，RS - 232电缆可能会断开连接，或者所连接的外设可能会关闭。在这些情况下，内部电荷泵和驱动器将关闭。否则，系统将自动上线。这一特性使设计工程师无需进行重大设计更改即可解决节能问题。

• 在+3.0V至+5.5V电源下符合真正的EIA/TIA - 232 - F标准
• 与EIA/TIA - 232互操作，在低至+2.7V的电源下符合EIA/TIA - 562标准
• AUTO ON - LINE®电路可从典型的1μA关机状态自动唤醒
• 负载下最小数据速率为250kbps
• 稳压电荷泵可产生稳定的RS - 232输出，不受VCC变化的影响
• ESD规格：+15KV人体模型、+15KV IEC61000 - 4 - 2空气放电、+8KV IEC61000 - 4 - 2接触放电

• 笔记本电脑和手持计算机
• 笔记本电脑
• 个人数字助理（PDA）
• 便携式或手持应用
