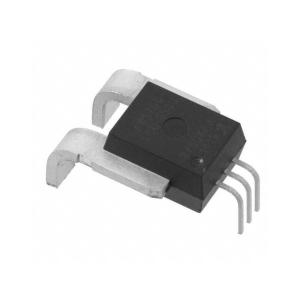

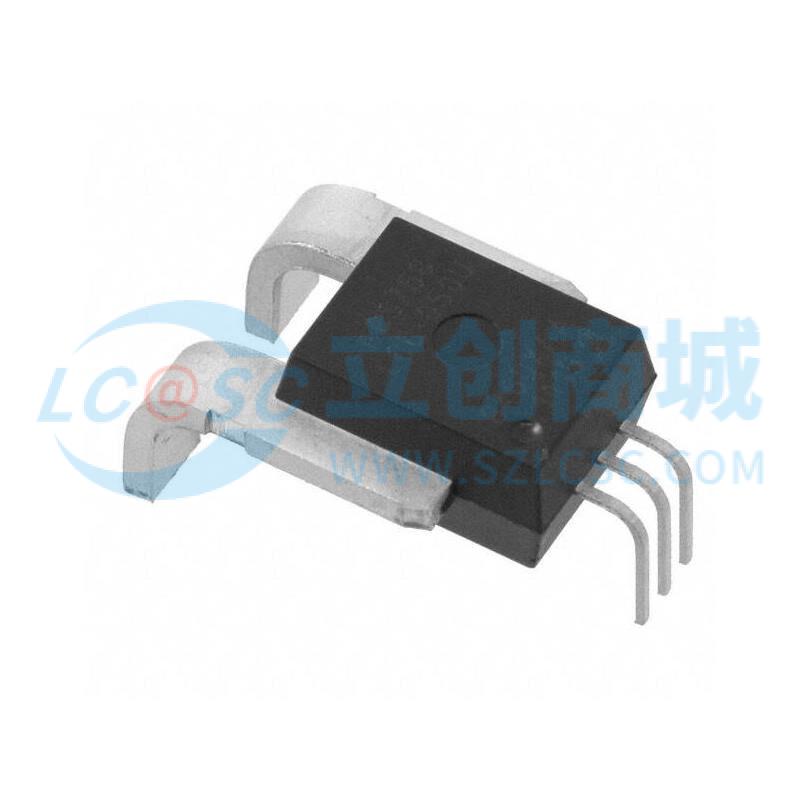

ACS772KCB-150B-PFF-T
- 工业品
价格：￥63.23价格含税（税率13%）
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS772KCB-150B-PFF-T
- 商品编号
- C6492609
- 商品毛重
1克(g)
广东仓0
购买数量
个
(34个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
双向电流检测能力：支持±150A AC/DC电流传感，输出电压与电流线性相关，零电流输出为VCC/2（5V供电时2.5V）
2
快速响应：2.5μs响应时间，适用于安全关键应用的过流故障检测
3
低功耗损耗：内部铜导体电阻仅100μΩ，减少电流传导时的能量损失
4
高隔离性能：4800Vrms介电强度（UL60950-1认证），支持高压系统高侧电流检测，无需额外光耦隔离
5
精准稳定：采用数字温度补偿技术优化全温区精度；斩波稳定BiCMOS霍尔IC降低偏移和漂移；集成屏蔽技术抗dV/dt与杂散电场干扰
6
高可靠性：AEC-Q100 Grade1认证，工作温度范围-40℃至150℃，最大结温165℃
7
电气特性：5V供电（4.5-5.5V范围），200kHz带宽，输出阻抗3.3Ω，支持最大1nF负载电容
8
误差控制：25℃至150℃总输出误差±0.9%，-40至25℃±1.7%，磁偏移误差低
使用场景 APPLICATIONS
1
电机控制：工业电机、伺服电机的电流监控与闭环控制
2
电源管理：开关电源、DC-DC转换器的电流检测与负载管理
3
逆变器应用：光伏逆变器、车载逆变器的电流监控与故障保护
4
负载检测：工业设备、新能源系统（如电动车电池管理）的负载电流检测与过流保护
5
安全关键系统：需要快速过流故障检测的工业自动化设备
6
电力电子设备：UPS系统、充电桩的电流监测与控制
注意事项 PRECAUTIONS
1
供电要求：电源电压需保持在4.5V至5.5V范围内，避免反向供电
2
温度限制：工作环境温度不超-40℃至150℃，结温不超165℃，PCB需参考评估板设计（2664mm² 4oz铜面积+热过孔）
3
电流范围：避免超过±150A检测范围，超200A会导致非线性误差显著增加
4
输出负载：输出电阻≥4.7kΩ，电容≤10nF（推荐1nF以内）
5
ESD防护：操作时需静电防护，符合HBM±6kV、CDM±1kV等级
6
UVLO处理：电源电压低于VUVLOL（约3.5V）时输出拉低，需系统适配该状态
7
磁偏移校准：大电流冲击后可能产生磁偏移误差，必要时重新校准零电流输出
8
应用限制：不可用于生命支持设备或系统
