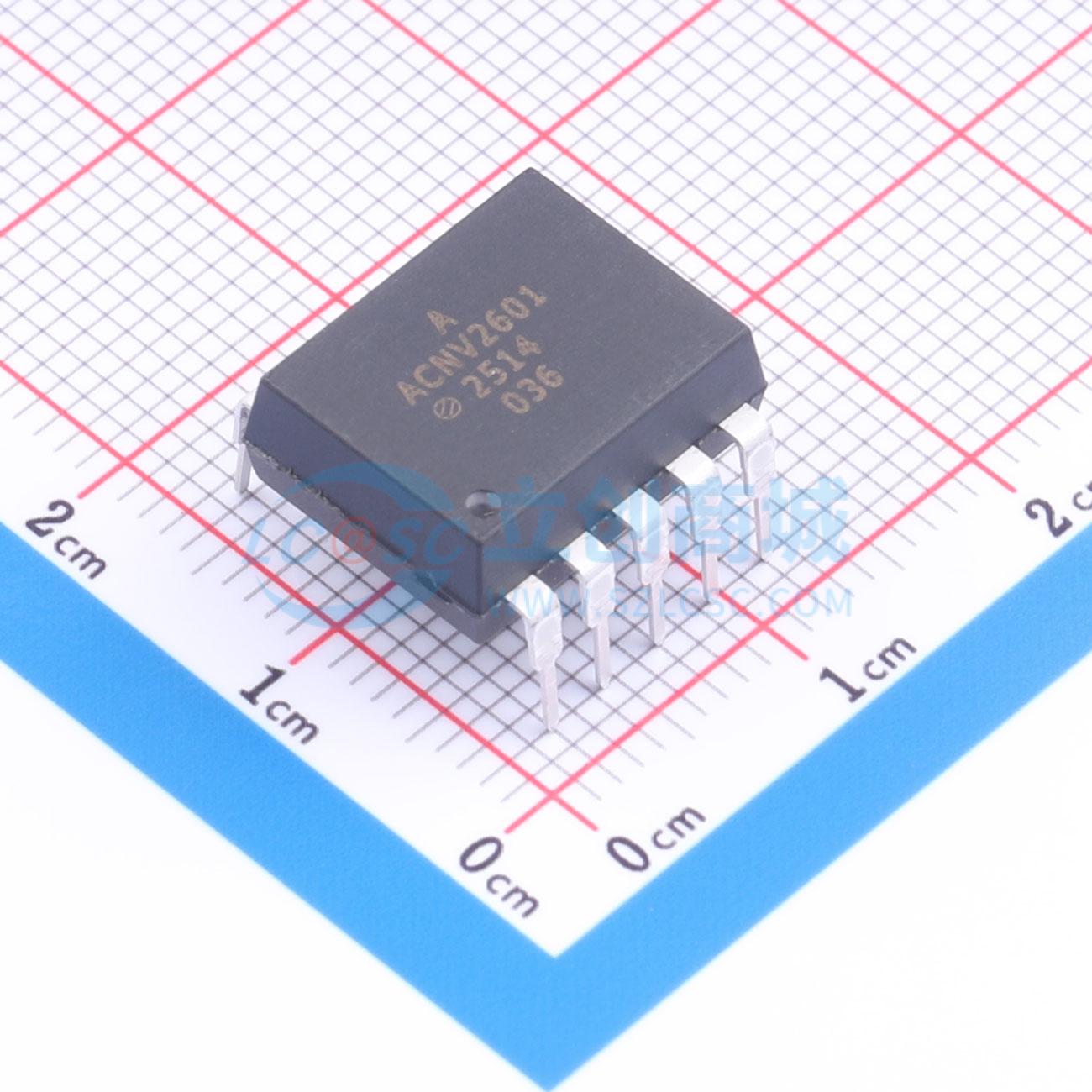

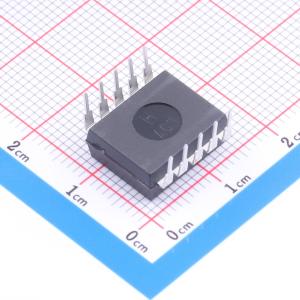

ACNV2601-000E

高绝缘电压高速数字光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACNV2601-000E
商品编号: C6492431
商品封装: DIP-10
包装方式: 管装
商品毛重: 4.27克(g)

商品参数

	属性	参数值
	通道数	1
	工作温度	-40℃~+105℃
	功能特性	输出使能控制；开集电极输出

商品概述

ACNV2601是一款光耦合栅极器件，集成了AlGaAs发光二极管和集成光电探测器，封装于宽体封装内。发光二极管与光电探测器之间的绝缘间距为2毫米。探测器IC的输出为开集电极肖特基钳位晶体管。内部屏蔽层确保在Vcm = 1500V时，共模瞬态抗扰度达到20kV/μs。爬电距离和电气间隙大于13毫米，设计用于提供高隔离电压。该器件可承受2262V峰值连续高工作电压和12000V峰值浪涌电压，符合IEC60747-5-5、UL和CSA增强绝缘标准。ACNV2601在高达10MBd的数据速率下提供高绝缘电压保护。

商品特性

高电压隔离，最小爬电距离和电气间隙为13毫米
在VCM = 1500V时，最小共模抑制比为20kV/μs
高速：典型值为10MBd
兼容TTL电平
开集电极输出
在宽温度范围（-40℃至+105℃）内保证交流和直流性能
提供10引脚宽体封装
安全认证：
- 符合UL1577，7500Vrms认证（1分钟）
- CSA认证
- 符合IEC/EN/DIN EN 60747-5-5标准，Viorm = 2262 V峰值

应用领域

高电压绝缘
仪器输入/输出隔离
线路接收器
消除接地环路
高速逻辑系统隔离
微处理器系统接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	传输速率	10Mbps
