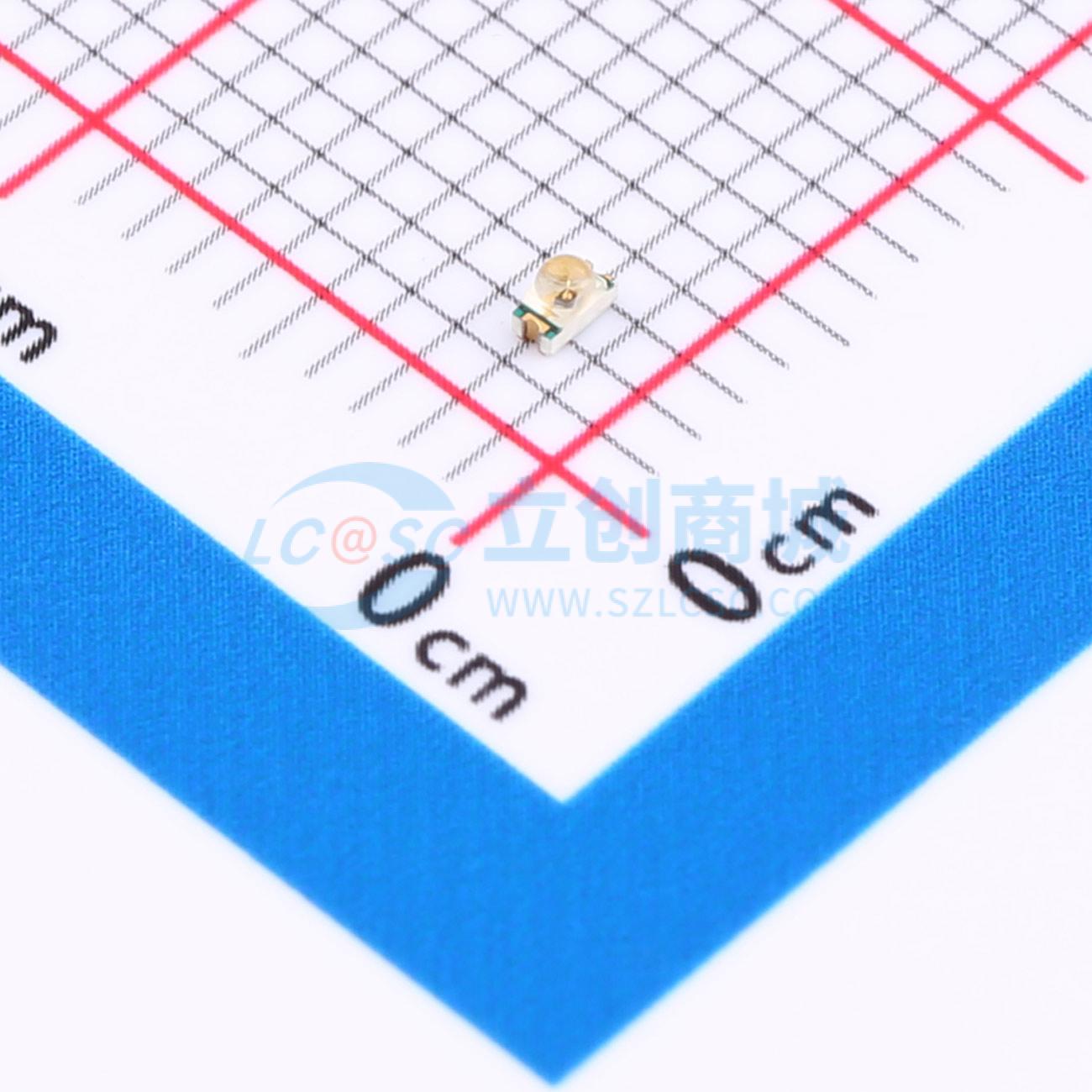

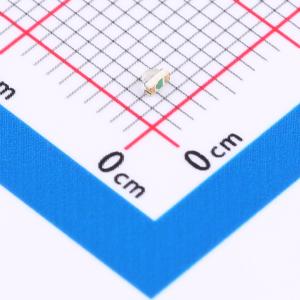

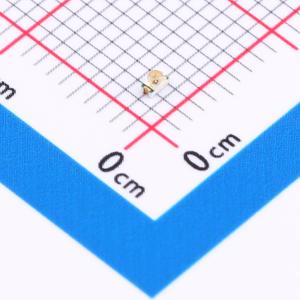

CSL0901PT1C

型号设置：CSL0901PT1(C) 标签型号：CSL0901PT1CAJ、CSL0901PT1CAK、CSL0901PT1CAL、CSL0901PT1CAM

1. 结构：绿色表面贴装芯片LED，采用AlGaInP透镜，封装在透明无色树脂中。
2. 使用范围：汽车应用（符合AEC - Q102标准）
3. 尺寸：见相关图示
4. 绝对最大额定值
   • 功率耗散PD（Ta = 25℃）：75mW
   • 正向电流IF（Ta = 25℃）：30mA
   • 峰值正向电流IFP（Ta = 25℃）：100mA（占空比1/10，1kHz）
   • 反向电压VR（Ta = 25℃）：12V
   • 工作温度Topr： - 40～+110℃
   • 储存温度Tstg： - 40～+110℃
5. 光电特性（Ta = 25ºC）
   • 照明时间：1msec
   • 照明时间：10msec
   • 公差：±3%
   • 公差：±1nm
6. 发光分类（Ta = 25℃，IF = 20mA）
   • 公差：±10%
7. 产品重量：每片产品约重0.00204克
8. MSL等级：3级

• 尺寸（长×宽×高）：1.6×0.8×1.24 (mm)
• 类型：透镜型
• 发光方向：顶视
• 颜色：绿色
• 正向电流IF为20mA时，发光强度IV典型值为25.0 (mcd)
• 正向电流IF为20mA时，正向电压VF典型值为2.1 (V)
• 正向电流IF为20mA时，主波长λD典型值为560 (nm)
• 视角2θ1/2：X - Y方向60°
• X' - Y'方向70°
• MSL等级：3级
• 符合AEC - Q102标准

• 汽车内饰
• 开关背光
• 指示灯
• 功能显示
• 设计
