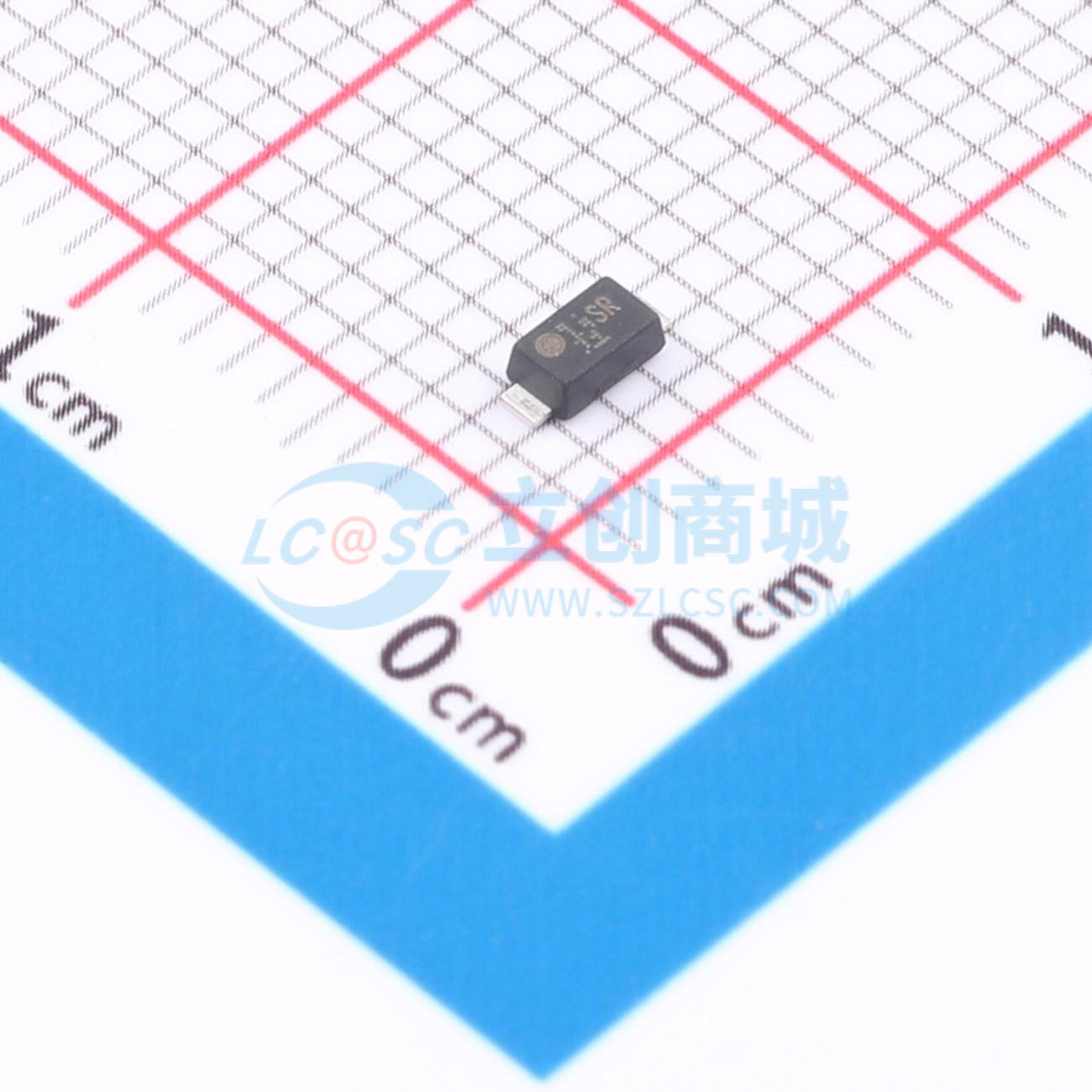

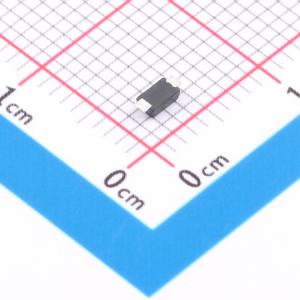

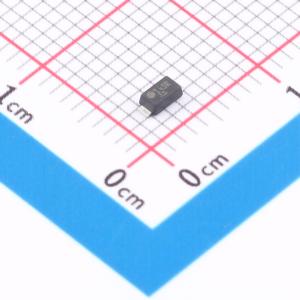

CRS30I30A(TE85L,QM
CRS30I30A(TE85L,QM
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- CRS30I30A(TE85L,QM
- 商品编号
- C6490165
- 商品封装
- S-FLAT(1.6x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 490mV@3A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 100uA@30V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品特性
- 峰值正向电压：VFM = 0.49V（最大值），条件为 IFM = 3A
- 平均正向电流：IF(AV) = 3A
- 重复峰值反向电压：VRRM = 30V
- 小型薄封装，适合高密度电路板组装
- 东芝昵称：S - FLATTM
应用领域
- 开关稳压器中的二次整流
- 移动设备中的反向电流保护
