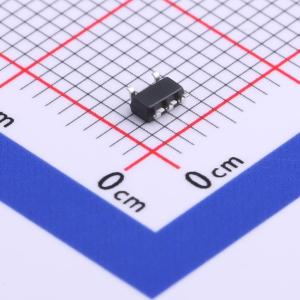

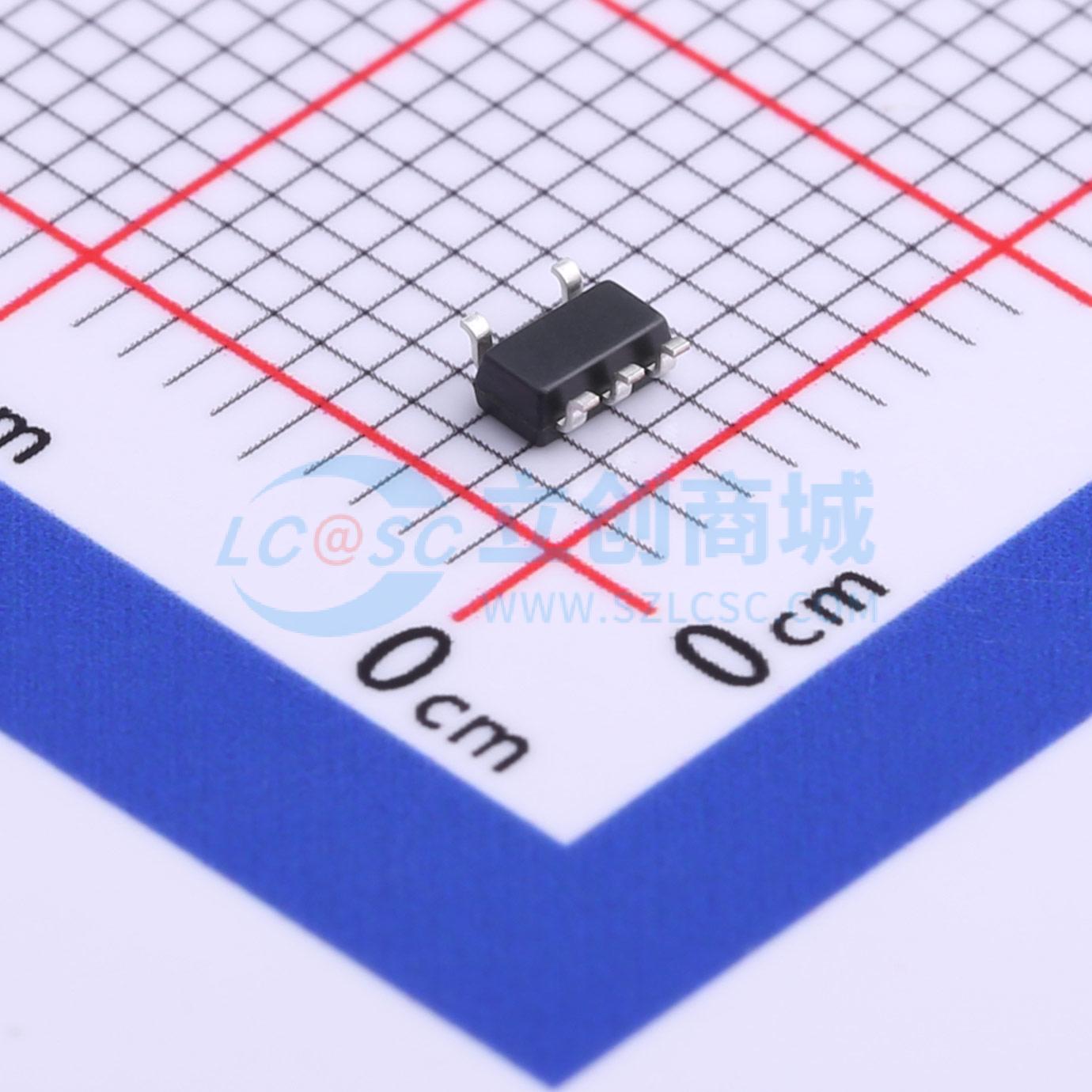

温馨提醒：图片仅供参考，商品以实物为准

XB2121-2.5

低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: XINLUDA(信路达)
商品型号: XB2121-2.5
商品编号: C707114
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

XB2121系列是采用CMOS工艺制造的正电压调节器IC。每个IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路（仅适用于5引脚产品）组成。 XB2121系列具有高电源电压纹波抑制、低压差、低噪声、高输出电压精度和低电流消耗等特性，使其非常适合用于各种电池供电设备。

商品特性

输出电流I_OUT = 100mA时的低压差：典型值150mV（1.2V、1.3V和1.5V版本除外）
低待机电流：典型值0.1μA
低静态电流：典型值25μA
高纹波抑制：典型值70dB（f = 1kHz）
输出电流：大于200mA（限制为300mA）
极低噪声：30μVrms（10Hz至100kHz）
出色的线性调整率：典型值4mV
出色的负载调整率：典型值12mV
高输出电压精度：±2%
出色的线性瞬态响应和负载瞬态响应
与低ESR陶瓷电容兼容（低至1μF）

应用领域

移动电话、无绳电话
无线通信设备
便携式游戏设备
相机、录像机
电信设备子板电源
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	-
	输出电流	-
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	-
	静态电流(Iq)	-
	噪声	-
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
