产品特点 FEATURES

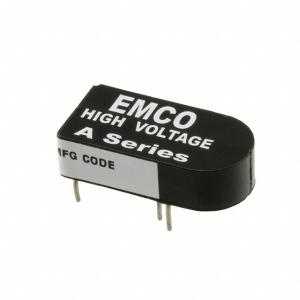

1A03P-12是一款高电压隔离模块，具有以下特点：
2- 输出电压高达300V，电流最大为3.33mA，功率为1W，适用于需要高电压输出的场景。
3- 输入电压范围为0.7V至12V，启动电压低至0.7V，确保在低输入电压下也能正常工作。
4- 采用5-DIP模块封装，尺寸仅为23.4mm x 11.4mm x 6.4mm，体积小巧，适合空间受限的应用。
5- 具有输入到输出的隔离特性，隔离电压达500V，增强电气安全性。
6- 内置短路保护功能，可在短路条件下至少保护1分钟，提高系统可靠性。
7- 设计有高阻抗控制引脚，支持外部误差放大器和/或DAC控制，实现闭环或开环系统控制。
8- 无需最小负载，简化了设计和应用。
9- 采用固态真空封装，符合UL 94 V-0标准，确保材料的阻燃性能。
10- 平均无故障时间（MTBF）长达1.862百万小时，提供三年质保，保证长期稳定运行。
使用场景 APPLICATIONS
1A03P-12广泛应用于需要高电压输出的工业和电子领域，具体包括：
2- 雪崩光电二极管（APD）供电，用于高速光通信和激光雷达系统。
3- 光电倍增管（PMT）供电，在科学仪器和医疗设备中检测微弱光信号。
4- 电泳技术，用于生物实验室中的DNA和蛋白质分离。
5- 电容器充电，满足脉冲电源和储能系统需求。
6- 离子泵维持，用于真空系统中的气体分子捕获。
7- 压电设备驱动，如超声波发生器和精密定位系统。
8- 手持式仪器，如便携式测试设备和现场测量工具。
9该模块在-25°C至+75°C的工作温度范围内表现稳定，适用于各种严苛环境，且通过自然对流冷却，无需额外散热措施。
注意事项 PRECAUTIONS
1在使用A03P-12时，请注意以下事项：
2- 确保输入电压不超过最大值12V，避免损坏模块。
3- 在轻载或空载条件下，适当降低输入电压，防止输出电压超过额定值。
4- 控制引脚应正确连接，要么与正输入端相连实现比例控制，要么用于外部控制，切勿悬空。
5- 工作温度应在-25°C至+75°C范围内，极端温度可能影响性能。
6- 保持良好的热管理，避免过热，特别是在高功率输出时。
7- 存储温度范围为-55°C至+105°C，湿度不超过95%RH（非冷凝），以防止湿气侵入。
8- 遵循正确的安装和焊接规范，避免机械应力和电气短路。
9- 定期检查模块状态，及时发现并解决潜在问题，延长使用寿命。
10- 在设计电路时，遵循推荐的布局指南，确保最佳性能和可靠性。
