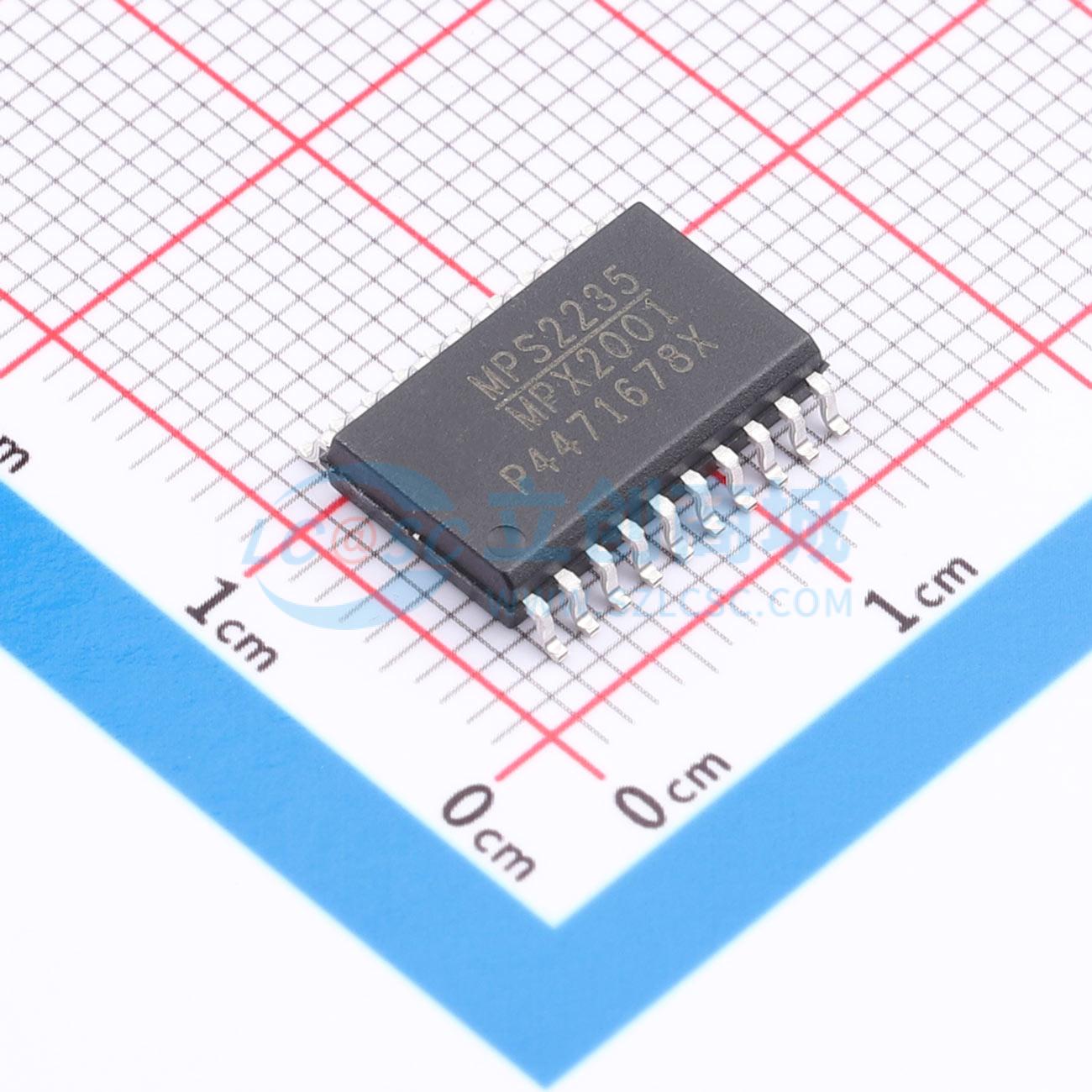

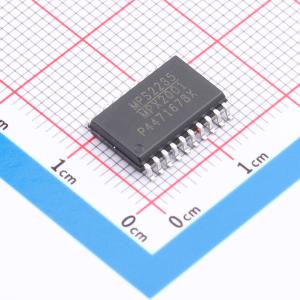

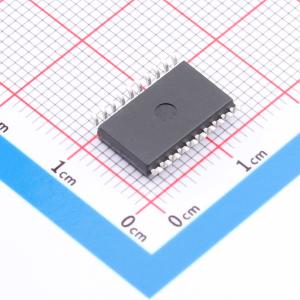

MPX2001GY-Z
一体化反激控制器，集成初级和次级同步整流驱动器，具备电容隔离功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPX2001GY-Z
- 商品编号
- C6480139
- 商品封装
- SOP
- 包装方式
- 编带
- 商品毛重
- 13.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~24V | |
| 开关频率 | 20kHz~89kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 2.3W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；CCM | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
MPX2001是一款集成反激控制器解决方案。MPX2001将原边驱动电路、副边控制器和同步整流驱动集成在单颗芯片中，同时保留了原边调控(PSR)和副边调控(SSR)的优势。使用MPX2001无需反馈电路，可降低系统复杂度，因此减少了整体BOM成本。同时，同步整流器(SR)可与原边MOSFET的驱动信号完美匹配。凭借该特性，SR可在连续导通模式(CCM)下安全工作，有助于提升整体效率，并为设计提供更高灵活性。MPX2001具备多种先进保护功能，包括原边检测输出过压保护(OVP)、原边过流保护(POCP)、真实副边检测输出过载保护(OLP)、内部/外部输入brown-in/brown-out (B/O, B/I)、短路保护(SCP)、电流检测短路保护(SSP)、内部过热关断、欠压锁定(UVLO)以及外部触发保护(Ext.P)。MPX2001提供SOICW20和SOICW20-19两种封装。
商品特性
- 隔离电压 >4500Vrms
- UL1577 和 IEC 62368 安全认证
- 100% 产品在 4500Vrms/50Hz 下完成高压绝缘测试
- 集成 650V 高压电流源
- 集成 200V 同步整流控制器，同时支持 DCM 和 CCM 工作模式
- 集成原边驱动电路、副边控制器和同步整流驱动器
- 待机模式下工作电流极低
- 调频+峰值电流模式控制，内置斜率补偿、线电压补偿和前沿消隐
- 可调线压降补偿
- 支持 OVP、POCP、真实副边检测输出 OLP、内部/外部 B/O 和 B/I、SCP、电流检测短路保护、内部过热关断、UVLO 和 Ext.P
- 提供 SOICW20 和 SOICW20-19 封装
应用领域
- AC/DC 适配器
- 家电电源
- 离线电池充电器
- 高效率大电流电源等
