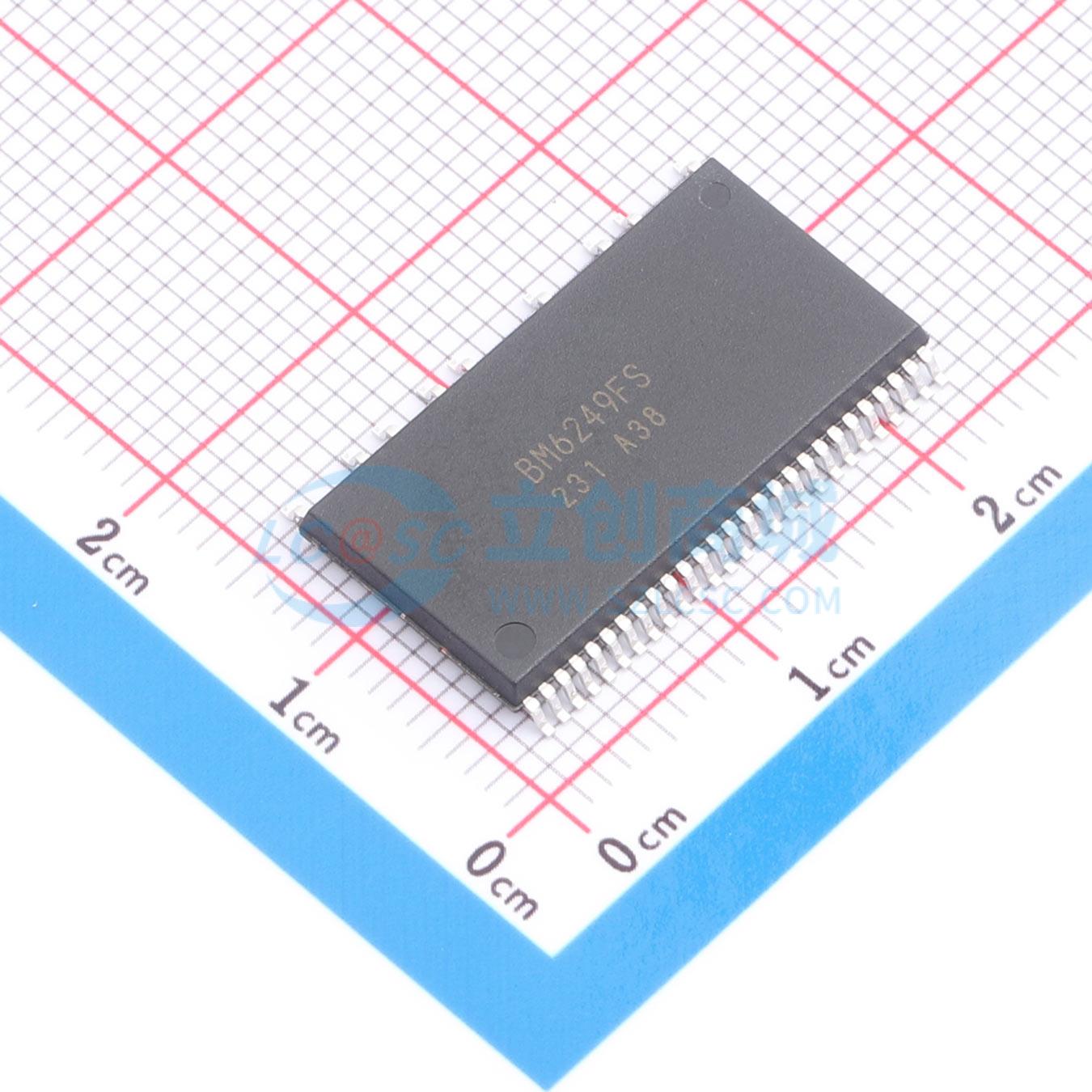

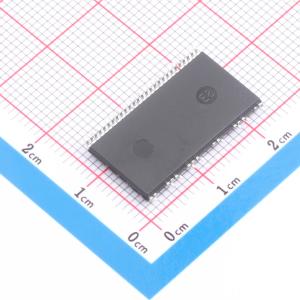

BM6249FS-E2
三相无刷风扇电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该三相无刷风扇电机驱动IC采用PrestoMOS™作为输出晶体管，并将180°正弦换向控制器芯片和高压栅极驱动芯片封装在小型全模塑封装中。内置过流、过热、欠压锁定保护电路和带电流调节的高压自举二极管，可缩小电机内置PCB尺寸。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM6249FS-E2
- 商品编号
- C6470837
- 商品封装
- SSOP-A54_36A
- 包装方式
- 编带
- 商品毛重
- 2.365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | - | |
| 输出电流 | 2.5A | |
| 峰值电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 13.5V~16.5V | |
| 导通电阻 | 1.7Ω | |
| 静态电流(Iq) | 700uA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 马达卡锁保护；交错导通保护；马达转速指示 |
商品概述
这款三相无刷风扇电机驱动芯片采用 PrestoMOS™ 作为输出晶体管，并将 180° 正弦波换向控制器芯片与高压栅极驱动器芯片集成在一个小型全模压封装内。内置过流、过热、欠压锁定保护电路以及带电流调节的高压自举二极管。它有助于缩小电机内置 PCB 的尺寸。
商品特性
- 内置 600V PrestoMOS™
- 输出电流 2.5A
- 采用浮动高侧驱动器的自举操作（包含二极管）
- 180° 正弦波换向逻辑
- PWM 控制（上下桥臂开关）
- 支持相位控制，范围从 0° 至 +40°，步进为 1°
- 旋转方向切换
- FG 信号输出，脉冲数可切换（4 或 12）
- VREG 输出（5V/30mA）
- 提供保护电路：限流、过流保护、热关断、欠压锁定、磁极丢失保护和外部故障输入
- 故障输出（开漏）
应用领域
- 空调
- 空气净化器
- 水泵
- 洗碗机
- 洗衣机
