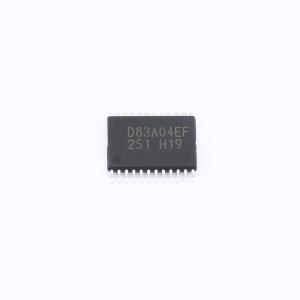

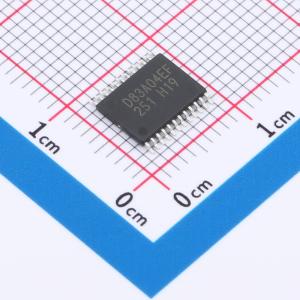

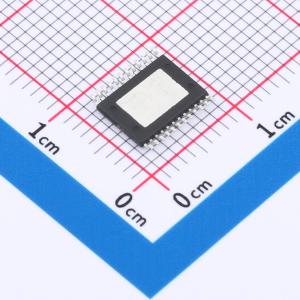

BD83A04EFV-ME2
BD83A04EFV-ME2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD83A04EFV-ME2
- 商品编号
- C6470679
- 商品封装
- VSSOP-24-EP-5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~48V | |
| 开关频率 | 200kHz~2.42MHz | |
| 通道数 | 4 | |
| 输出电压 | 50V | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；短路保护 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
此IC是用于LCD背光的白色LED驱动器。它具备用于升压的MOS和4通道LED驱动电流驱动器，非常适合高亮度LED驱动。LED引脚最大电压为50V，适用于驱动中型LCD面板。调光由PWM信号控制，可设置高达20000:1@100Hz。它还支持模拟调光，并可通过与PWM调光结合来适应更高的亮度范围。DC/DC转换器可用于升压应用，输入工作电压范围为4.5V至48V。
商品特性
- AEC - Q100认证
- 支持功能安全的汽车产品
- 内置4通道LED驱动电流驱动器
- 内置用于升压的MOS
- 电流模式升压DC/DC转换器
- 负载开关（M1）控制引脚
- PWM调光（20000:1@100Hz，100Hz至25kHz）
- 扩频功能
- DC/DC转换器振荡频率外部同步功能
- LSI保护功能（UVLO、OVP、TSD、OCP）
- LED阳极/阴极短路保护功能
- LED开路/短路保护功能（等级1）
应用领域
- 汽车CID（中央信息显示屏）面板
- 导航
- 仪表盘
- HUD（抬头显示）
- 其他汽车用中小型LCD面板
