温馨提醒：图片仅供参考，商品以实物为准

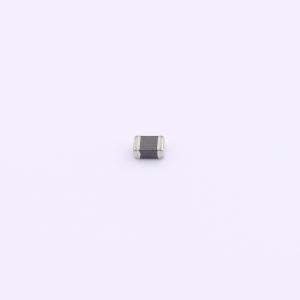

BBUP00201209220Y00
1 22Ω@100MHz
- 品牌名称
- Chilisin(奇力新)
- 商品型号
- BBUP00201209220Y00
- 商品编号
- C6470033
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 22Ω@100MHz | |
| 误差 | ±25% | |
| 直流电阻(DCR) | 12mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 6A | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+125℃ |
商品概述
奇力新提供广泛的多层铁氧体贴片磁珠，具有各种尺寸、频率特性和阻抗值，用于电磁干扰（EMI）解决方案。这些铁氧体配方用于组成七种类型的EMI抑制贴片磁珠，包括BBSY、BBPK、BBSJ、BBGK、BBPY、BBUP、BBNQ、BBFY、BBFJ和BBHV系列。
商品特性
- 订购时请指定公差代码，公差Y = ±25%
- 工作温度范围：-55℃ ~ 125℃（包括自升温）
- 额定电流：向线圈施加电流时，温度上升不得超过30℃
- 测量设备：Z: HP4291A，RDC: HP4338B或CHEN HWA 502
- 测试仪器：安捷伦E4991A阻抗/材料分析仪
