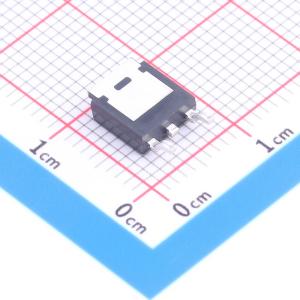

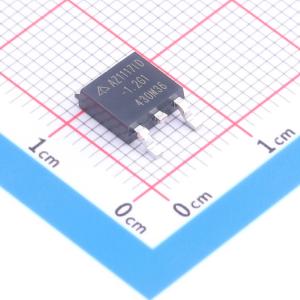

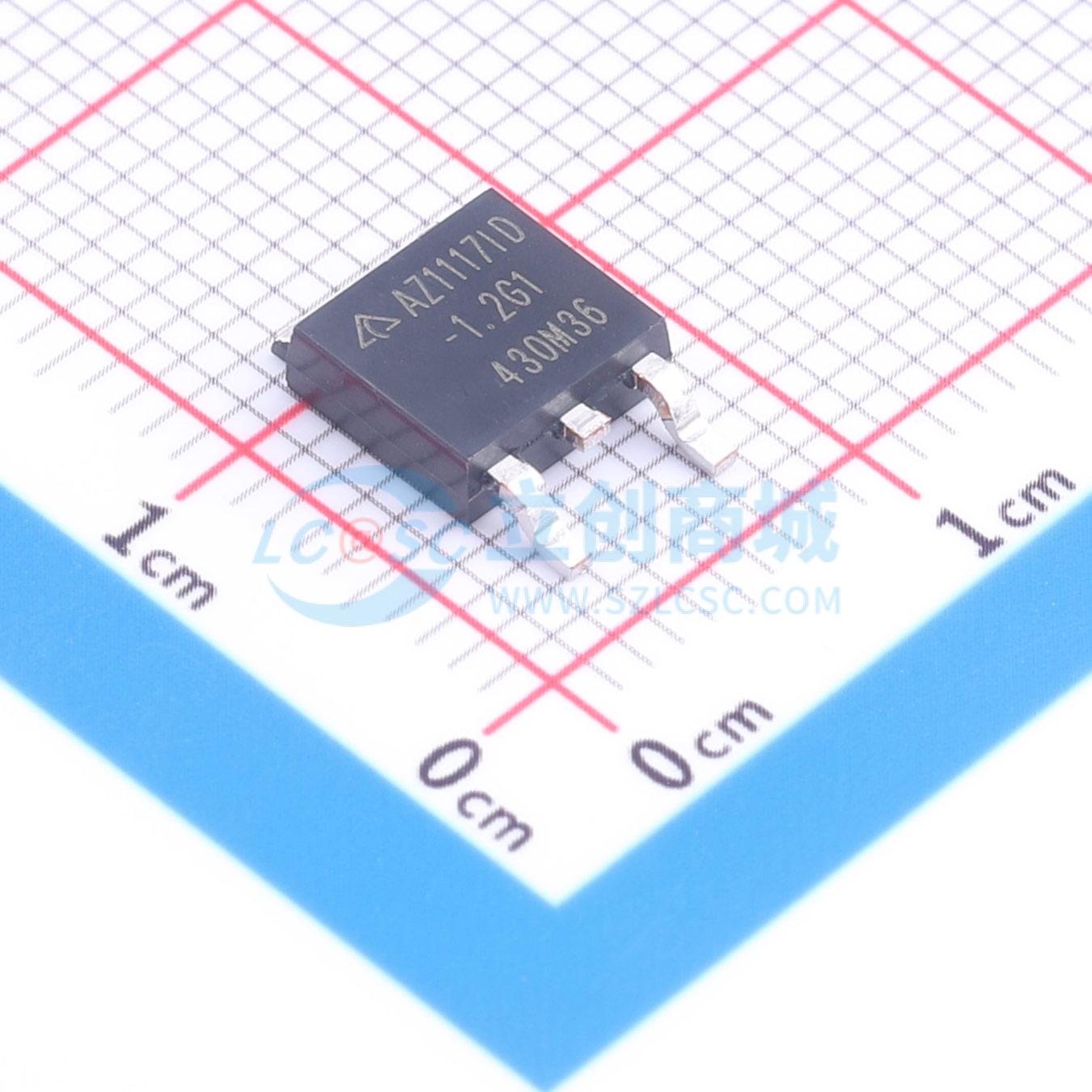

温馨提醒：图片仅供参考，商品以实物为准

AZ1117ID-1.2TRG1

品牌名称: DIODES(美台)
商品型号: AZ1117ID-1.2TRG1
商品编号: C6466768
商品封装: TO-252
包装方式: 编带
商品毛重: 0.526克(g)

商品参数

商品概述

AZ1117I是一款低压差三端稳压器，针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。该器件具备限流和热关断功能。其电路包含一个经过微调的带隙基准，以确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。 AZ1117I有1.2V、1.5V、1.8V、2.5V、3.3V和5.0V固定输出电压版本以及ADJ输出电压版本。固定版本集成了调节电阻。此外，还有可调版本，可通过两个外部电阻设置输出电压。 AZ1117I采用行业标准的SOT223和TO252 - 2封装。

商品特性

限流：1.35A（典型值）
10Hz至10KHz的输出噪声：为VOUT的0.003%
lour = 300mA且f = 120Hz时的电源抑制比：70dB
输出电压精度：±1%（1.2V版本除外）
片上热关断
最大静态电流：IQMAX = 6mA
可与低ESR陶瓷电容配合使用
结温范围：-40°C至+125°C
完全无铅且符合RoHS标准
无卤素和锑，为“绿色”器件

应用领域

USB设备
附加卡
DVD播放器
电脑主板

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(2500个/圆盘，最小起订量 12500 个)

个

起订量：12500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	1.2V
	输出电流	-
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	-
	静态电流(Iq)	-
	噪声	-
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
