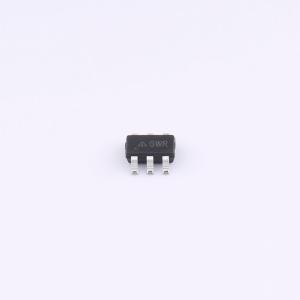

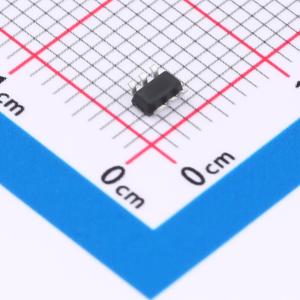

AP9101CAK6-CPTRG1
单节锂离子电池组单芯片解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款为锂离子/锂聚合物可充电电池开发的保护IC，具有高精度电压检测电路。可通过检测过充电压、过放电压、过充电流、过放电流等异常情况并关闭外部MOSFET开关来保护电池。还内置了固定时间电路（无需外部电容），保护电路所需的外部组件更少。采用SOT25和SOT26标准封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP9101CAK6-CPTRG1
- 商品编号
- C6465710
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~5.5V | |
| 充电饱和电压 | 4.375V | |
| 放电截止电压 | 2.3V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 10nA |
商品特性
- AP9101C是一款专为锂离子/锂聚合物可充电电池开发的保护IC，具备高精度电压检测电路。
- AP9101C可通过检测过充电压、过放电压、过充电流、过放电流及其他异常情况，并关断外部MOSFET开关，实现电池保护功能。
- AP9101C还内置了固定时间电路（无需外部电容），使用较少的外部元件即可构成保护电路。
- AP9101C提供SOT25和SOT26标准封装。
应用领域
- 锂离子电池组
- 锂聚合物电池组
