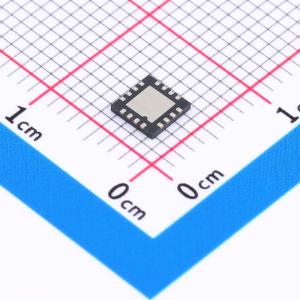

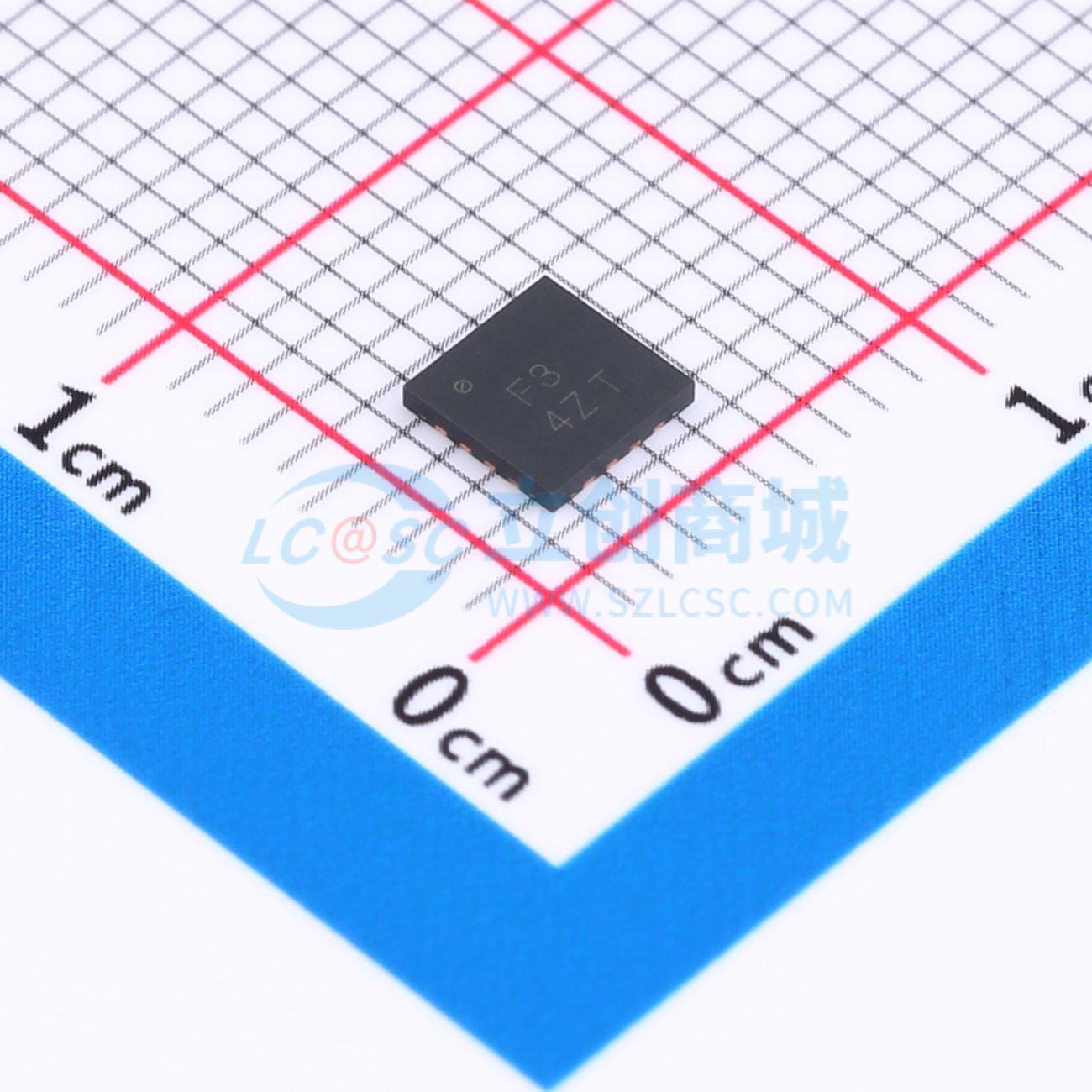

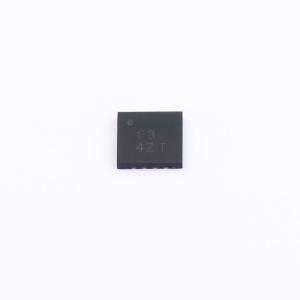

AP66300FVBW-13
3.8V至60V输入，3A低静态电流同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP66300是一款3.8V至60V输入电压范围的同步降压转换器,最大连续输出电流为3A。该器件集成了120mΩ高侧MOSFET和55mΩ低侧MOSFET,提供高效能的降压转换。默认内部频率为500kHz,支持外部软启动和跟踪功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP66300FVBW-13
- 商品编号
- C6465570
- 商品封装
- UQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~60V | |
| 输出电压 | 800mV~50V | |
| 输出电流 | 3A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 43uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DIODES AP66300是一款可调节开关频率的内部补偿同步DC-DC降压转换器，默认内部频率为500kHz。该器件完全集成了一个120mΩ的高端功率MOSFET和一个55mΩ的低端功率MOSFET，可提供高效的降压DC-DC转换。 AP66300在增强偏置模式下可实现高达3A的连续负载电流，效率高达95%。 AP66300采用电流模式控制操作，易于实现环路稳定，支持宽范围的输出电容负载。 AP66300高度集成，对外部元件的需求极少，简化了电路板布局，减少了空间需求，非常适合分布式电源架构。 AP66300采用标准的绿色U-QFN4040-16/SWP（类型UXB）封装。
商品特性
- 输入电压（VIN）：3.8至60V
- 连续输出电流：3A
- 输出电压（VOUT）：可在0.8V至50V之间调节
- 带偏置的增强效率模式
- 可调节开关频率，默认频率为500kHz
- 可在预偏置输出下启动
- 带跟踪功能的外部软启动——顺序、比例或绝对跟踪，默认内部软启动时间为2ms
- 使能引脚，容差为5%
- 软放电功能
- 带内部上拉电阻的±5%电源正常检测
- 过压保护和欠压保护
- 带打嗝模式的过流保护（OCP）
- 热保护
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 通用负载点DC/DC电源转换
- 电信
- 分布式电源系统
- 家庭音频设备
- 消费电子产品
- 网络系统
- FPGA、DSP和ASIC电源 绿色电子产品
