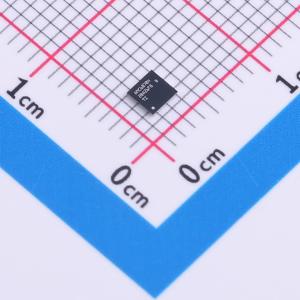

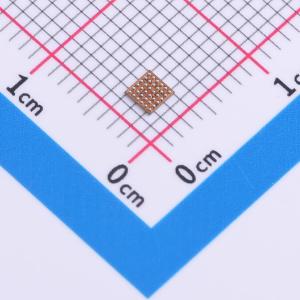

AMC60704YBHR

AMC60704是一款高度集成的低功耗模拟监控器和控制器，专为电吸收调制激光器（EML）应用而优化。 AMC60704包含四个12位电流输出数模转换器（IDAC）和四个具有可编程输出范围的12位电压输出DAC（VDAC）。该器件还包括一个12位、1 MSPS的模数转换器（ADC），用于外部和内部信号监控、电源和温度报警监控，以及一个高精度内部基准源。 AMC60704的VDAC支持正负输出范围操作，能够提供和吸收高达50 mA的电流，使其成为偏置光调制器的理想选择。此外，AMC60704的IDAC支持200 mA的满量程输出范围，且功耗极低。IDAC无需外部元件即可对激光二极管进行偏置。结合AMC60704的四个VDAC和四个IDAC，可对多达四个EML进行精确偏置。 AMC60704还包括四个输入引脚，这些引脚通过多路复用连接到ADC，并集成了一个低延迟窗口比较器。这些特性使该器件成为接收信号强度指示器（RSSI）和信号丢失（LOS）检测的理想选择。ADC还能够测量IDAC引脚的电压，以及VDAC提供或吸收的电流，从而实现对这些输出的监控。 AMC60704的低功耗、高集成度、超小尺寸和宽工作温度范围，使其成为光模块一体化控制电路的理想选择。

• 四个12位电流输出DAC（IDAC） – 200 mA满量程输出范围 – 低电源裕量：200 mA时为300 mV
• 四个12位电压输出DAC（VDAC） 可选满量程输出范围：–5 V、-2.5 V、+2.5 V和+5 V – 高电流驱动能力：±50 mA
• 多通道、12位、1 MSPS SAR ADC – 四个外部输入：2.5 V和5 V量程
• 四个IDAC电压监控通道
• 四个VDAC电流监控通道
• 可编程序列器 – 可编程超范围报警
• 内部2.5 V基准源
• 电源和温度故障报警
• SPI和I2C接口：1.7 V至3.6 V工作电压 – SPI：4线接口 – I2C：四个目标地址
• 规定温度范围：-40℃至+125℃

• 光模块
• 数据中心内互连（城域）
