产品特点 FEATURES

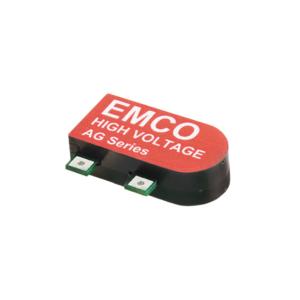

1AGH60P-5是一款高电压隔离模块，具有以下特点：
2高电压输出：提供高达6000V的输出电压，适用于需要高电压的应用场景。
3小型化设计：体积小巧，占用空间极小，仅为23.4mm x 11.4mm x 6.4mm，适合紧凑型设备使用。
4比例输出特性：输出电压与输入电压成正比，从<0.7V输入到最大输入电压范围内线性工作。
5低轮廓设计：安装高度仅为0.25英寸，便于表面贴装。
6输入输出隔离：提供500V的输入输出隔离，确保电气安全。
7短路保护：内置短路保护功能，可在短路条件下至少持续1分钟。
8控制引脚：配备独立的高阻抗控制引脚，支持外部误差放大器和/或DAC控制。
9无最小负载要求：无需外部组件或最小负载即可正常工作。
10低纹波和噪声：采用共振准正弦波振荡器和全屏蔽变压器，实现低纹波、EMI/RFI和输入纹波电流，适用于噪声敏感设备。
11宽工作温度范围：工作温度范围为-25°C至75°C，适应各种环境条件。
使用场景 APPLICATIONS
1AGH60P-5广泛应用于多种工业和电子系统中，具体使用场景包括：
2光电倍增管：提供高电压驱动，用于光电转换。
3电泳技术：在生物医学领域，用于分子分离和纯化。
4电容器充电：快速高效地为电容器充电，满足脉冲电源需求。
5离子泵维持：为离子泵提供稳定高电压，确保气体分析系统的正常运行。
6压电设备：驱动压电材料，实现精密位置控制。
7手持仪器：集成于便携式设备中，提供高电压输出，同时保持设备的轻便性和可靠性。
8该模块在不同工作条件下表现出色，能够有效解决特定工业或电子系统中的高电压需求问题，提升系统性能和稳定性。
注意事项 PRECAUTIONS
1在使用AGH60P-5时，需注意以下事项：
2安装方式：支持表面贴装，安装时需遵循推荐的PCB布局，确保电气连接可靠。
3热管理：在最大功率输出时，需采取适当的热管理措施，以维持安全的外壳温度。
4输入电压范围：输入电压应在0.7V至5V之间，避免过低或过高导致模块无法正常工作或损坏。
5输出电压调节：输出电压受负载影响，在轻载或空载条件下，应适当降低输入电压，以免超过最大额定输出电压。
6短路保护：虽然模块具有短路保护功能，但应尽量避免长时间短路，以免影响模块寿命。
7工作环境：在标准工作温度（-25°C至75°C）外使用时，需考虑温度对模块性能的影响。
8维护保养：定期检查模块及其连接线路，确保无松动或损坏，保持设备良好状态。
9安全操作：操作时应注意电气安全，避免触电风险，遵守相关安全标准和规范。
