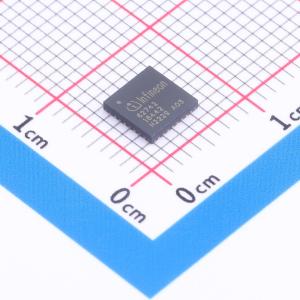

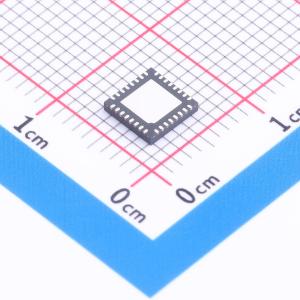

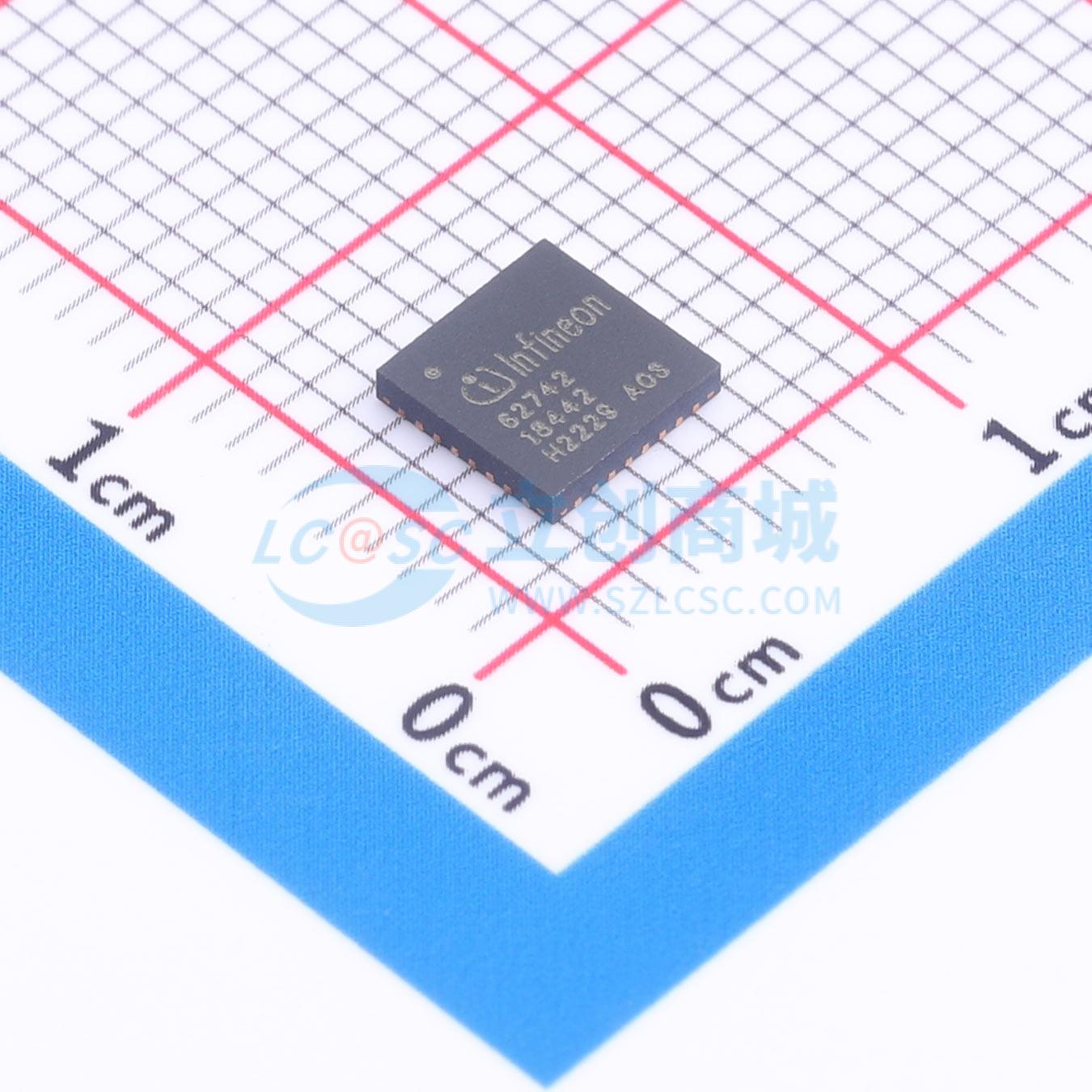

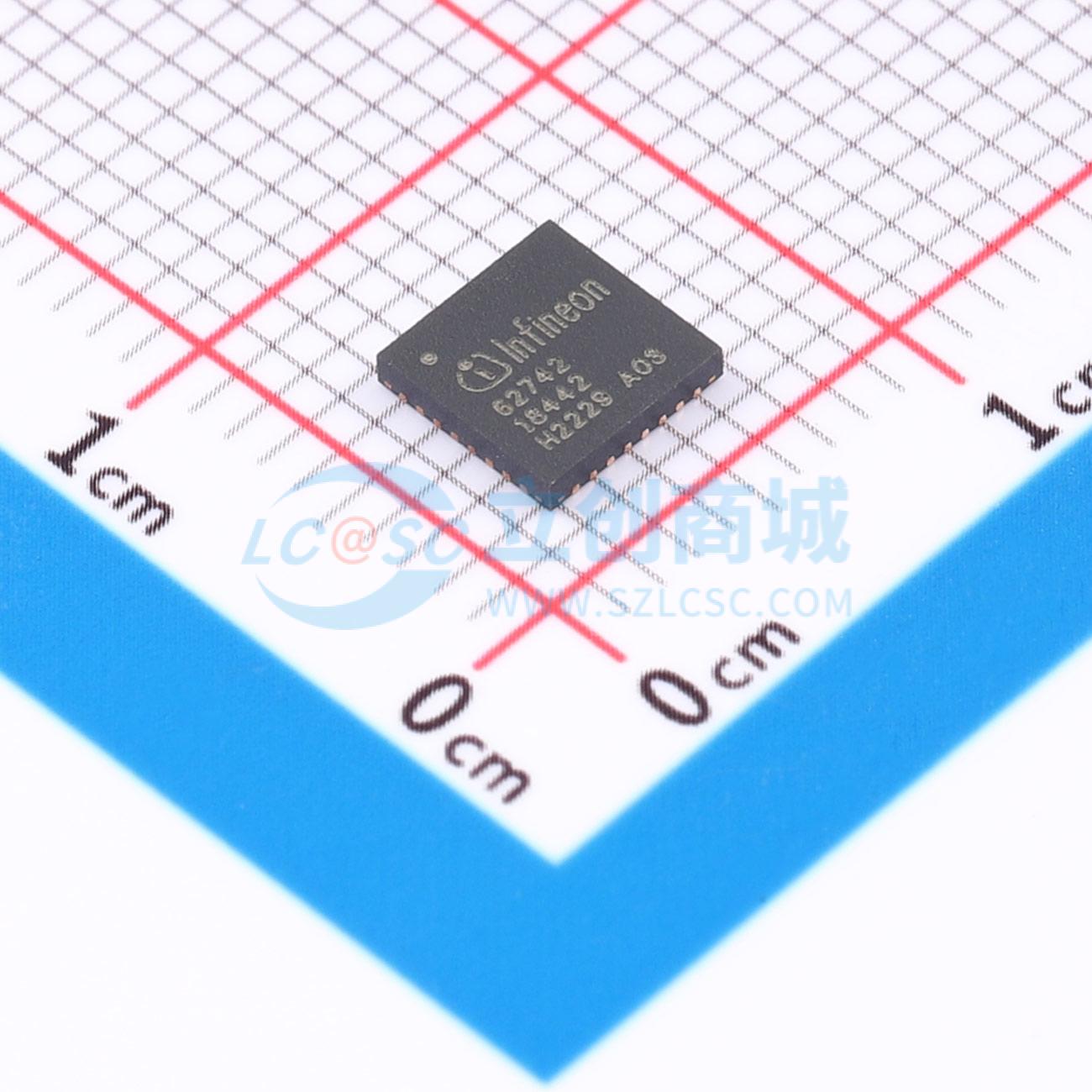

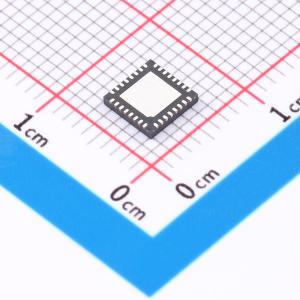

6ED2742S01QXTMA1
160 V预调节三相Sol栅极驱动器，集成电荷泵、电流检测放大器、过流保护和自举二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6ED2742S01Q是一款基于SOI技术的160 V栅极驱动器，专为三相无刷直流（BLDC）电机驱动应用而设计。集成的自举二极管用于为三个外部高端自举电容充电，并通过涓流充电泵支持100%占空比运行。保护功能包括欠压锁定、可配置阈值的过流保护、故障通信和自动故障清除。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。在VSS和COM之间集成了一个增益可选的电流检测运算放大器（CSA）。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 6ED2742S01QXTMA1
- 商品编号
- C6462126
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 6V~140V | |
| 上升时间(tr) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输入高电平(VIH) | 1.4V~2V | |
| 输入低电平(VIL) | 800mV~1.4V | |
| 静态电流(Iq) | 350uA |
商品概述
6ED2742S01Q是一款基于SOI技术的160 V栅极驱动器，专为三相无刷直流（BLDC）电机驱动应用而设计。集成的自举二极管用于为三个外部高端自举电容充电，并通过涓流充电泵支持100%占空比运行。保护功能包括欠压锁定、可配置阈值的过流保护、故障通信和自动故障清除。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。在VSS和COM之间集成了一个增益可选的电流检测运算放大器（CSA）。
商品特性
- 自举电压（VB节点）为+160 V
- 浮动通道专为自举操作而设计
- 集成电源管理单元（PMU），具备：
- 线性预调节器，可实现宽输入VIN范围
- 集成充电泵，确保VCC稳定
- 集成增益可选的电流检测放大器（CSA）
- 集成过流保护，具备可选的VREF阈值
- 每个高端通过涓流充电泵实现100%占空比运行
- 集成低导通电阻、超快速自举二极管
- 高端和低端均具备独立的欠压锁定功能
- 集成带内置死区时间的直通保护
- 多功能RFE引脚（使能、故障和自动故障清除）
- 集成短脉冲/噪声抑制输入滤波器
- 带迟滞的施密特触发器输入
- 3.3 V、5 V输入逻辑兼容，输出与输入同相
- 采用小尺寸QFN32引脚、5x5 mm封装
- 2 kV HBM ESD防护，符合RoHS标准
应用领域
- 用于N沟道MOSFET的通用三相栅极驱动器
- 机器人和工厂自动化中的伺服驱动器
- 通用低压驱动器或逆变器
- 无需汽车级认证的电动滑板车、电动自行车和其他电动车辆（LSEV）
- 电池供电的小型家用电器（SHA）
- 商用和农用无人机
- 专业和消费级服务机器人
- 物流车辆（电动叉车、自动仓库机器人）
- 电池供电的手持电动工具
- 园艺或户外动力设备（OPE）工具
