产品特点 FEATURES

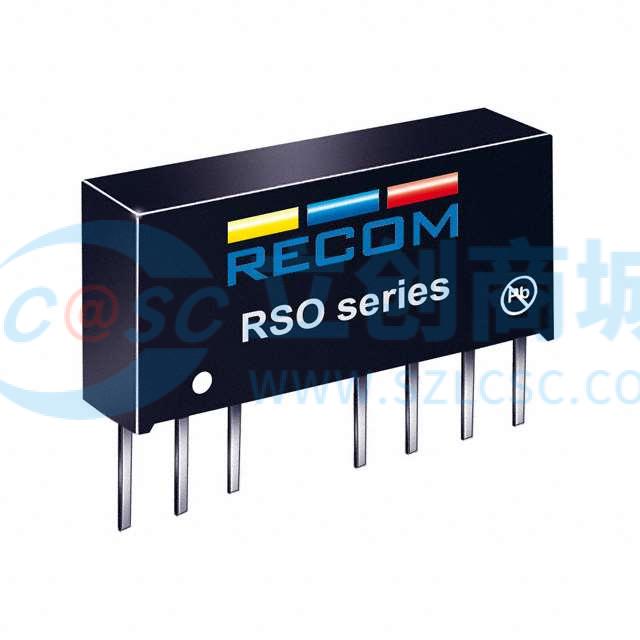

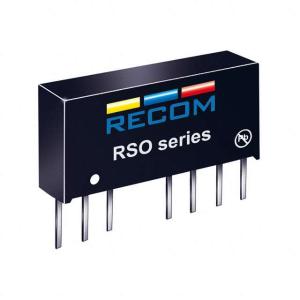

1RSO-1212S/H3是一款高性能的隔离模块，具有以下特点：
2- **高功率密度**：在紧凑的8-SIP封装中提供1W的输出功率，适合空间受限的应用。
3- **宽输入电压范围**：支持9V至18V的输入电压，适应多种电源环境。
4- **高隔离电压**：提供3kV的隔离电压，确保电气安全和系统稳定性。
5- **高效能**：效率高达80%，减少能量损耗，降低工作温度。
6- **远程开关控制**：具备使能功能，可通过低电平有效信号进行远程开/关控制，增加应用灵活性。
7- **短路保护**：内置连续短路保护（SCP），提高系统可靠性。
8- **低噪声设计**：适用于对电磁干扰敏感的场合，如医疗设备和精密仪器。
9- **工业级温度范围**：工作温度范围为-40°C至+85°C，适应严苛的工作环境。
10- **UL94V-0材料**：使用阻燃等级为UL94V-0的包装材料，增强安全性。
11- **认证齐全**：符合UL60950-1、IEC/EN60950-1、IEC/EN60601-1等国际安全标准，确保产品合规性。
使用场景 APPLICATIONS
1RSO-1212S/H3广泛应用于ITE（商业）和医疗领域，具体使用场景包括：
2- **工业自动化**：在PLC、传感器和执行器等设备中提供稳定可靠的电源转换。
3- **通信设备**：为路由器、交换机等网络设备的内部电路供电，确保数据传输的稳定性。
4- **医疗设备**：适用于超声波设备、监护仪等需要高隔离和低噪声特性的医疗电子设备。
5- **测试与测量仪器**：在示波器、万用表等精密仪器中，提供纯净的电源，保证测量精度。
6- **嵌入式系统**：在各种嵌入式控制器和模块中，作为核心电源解决方案，支持系统的正常运行。
7该模块在不同工作条件下的表现优异，能够有效解决工业和电子系统中的电源管理问题，提升整体系统的性能和可靠性。
注意事项 PRECAUTIONS
1在使用RSO-1212S/H3时，需注意以下事项：
2- **安装要求**：采用通孔安装方式，确保良好的电气连接和散热性能。
3- **输入电容**：对于12V 4:1输入版本，建议在输入侧添加一个10µF的MLCC电容器，以优化启动性能。
4- **负载要求**：最低负载为额定负载的10%，低于此值虽然不会损坏模块，但可能无法满足规格要求。
5- **控制信号**：使能引脚（CTRL）用于远程开关控制，高电平或开路时模块关闭，无低电平状态。
6- **环境条件**：工作温度范围为-40°C至+85°C，但在极端温度下需适当降额使用。
7- **安全规范**：遵循当地安全法规，推荐使用慢熔型保险丝进行输入过流保护。
8- **EMC兼容性**：根据应用需求选择合适的EMC滤波方案，以满足EN55032等标准要求。
9- **存储条件**：存储温度范围为-55°C至+125°C，湿度不超过95%RH，避免长时间暴露在极端环境中。
