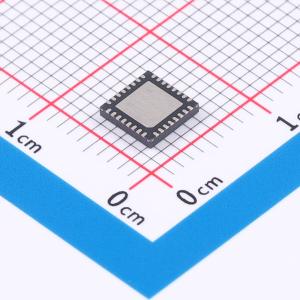

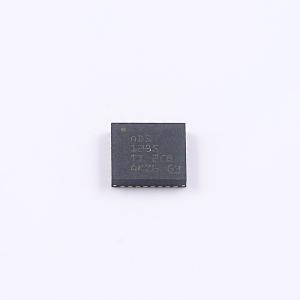

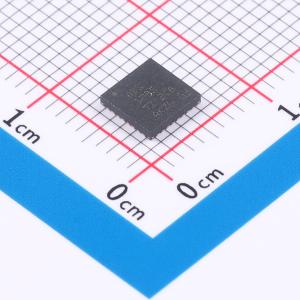

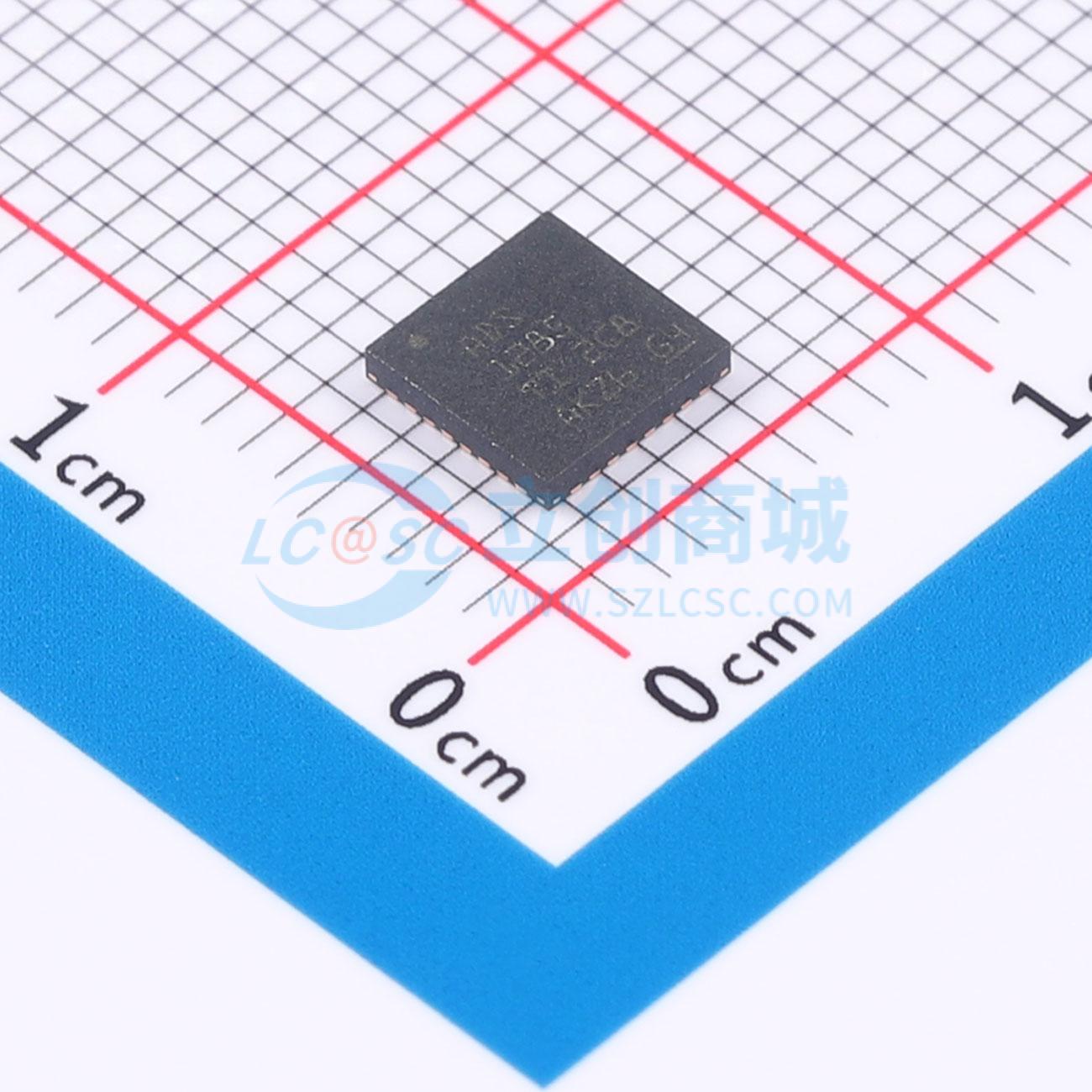

ADS1285IRHBR实物图
  • ADS1285IRHBR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADS1285IRHBR

适用于地震应用的32位Δ-Σ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ADS1285是一款32位低功耗模数转换器(ADC),具有可编程增益放大器(PGA)和有限脉冲响应(FIR)滤波器。该ADC专为地震设备等高精度低噪声数字化和延长电池运行时间的需求而设计。
品牌名称
TI(德州仪器)
商品型号
ADS1285IRHBR
商品编号
C6459630
商品封装
VQFN-32(5x5)​
包装方式
编带
商品毛重
0.181111克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率32位
采样率125Hz
通道数2
工作电压5V;3.3V
接口类型SPI
差分输入
属性参数值
工作温度-40℃~+85℃
时钟频率(fc)6MHz~8.3MHz
可变增益支持
ADC架构Sigma-Delta
数据速率4kHz;125Hz
静态电流5uA

商品概述

ADS1285是一款32位、低功耗的模数转换器(ADC),集成了可编程增益放大器(PGA)和有限脉冲响应(FIR)滤波器。该ADC专为地震学设备的严苛需求而设计,这些设备需要低噪声精确数字化和长电池续航时间。 低噪声PGA允许直接连接地震检波器和变压器耦合水听器,无需外部放大器。 该ADC集成了高分辨率的Δ-Σ(ΔΣ)调制器和具有可编程相位响应的FIR滤波器。高通滤波器可去除信号中的直流和低频成分。采样率转换器以7 ppb的分辨率补偿时钟频率误差。 可选的电源模式可优化动态范围与功耗的平衡。通过PGA旁路操作可进一步降低功耗。 该ADC采用紧凑的5 mm × 5 mm VQFN封装,在-40°C至+85°C的环境温度范围内全面规格化。

商品特性

  • 可选分辨率-功耗模式:
    • 动态范围:2 ms时为134 dB,功耗11.5 mW
    • 动态范围:2 ms时为129 dB,功耗4.8 mW
  • 灵活的数字滤波器:
    • 可选sinc + F|R + I IR
    • 线性或最小相位
    • 高通滤波器
  • 总谐波失真(THD):< –120 dB
  • 共模抑制比(CMRR):125 dB
  • 数据速率:125 SPS至4000 SPS
  • 可编程增益:1至64
  • PGA旁路选项
  • 同步(SYNC)输入
  • 时钟误差补偿
  • 双通道多路复用器
  • 失调和增益校准
  • 通用数字输入/输出(I/O)
  • 模拟电源工作电压:5 V、3.3 V或±2.5 V
  • 参考电压选项:5 V、4.096 V或2.5 V

应用领域

  • 能源勘探
  • 被动地震监测
  • 地球科学与地质学
  • 精密仪器仪表
