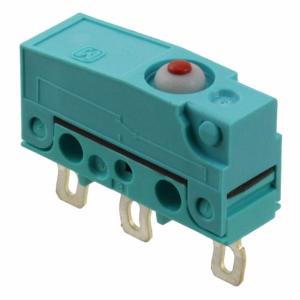

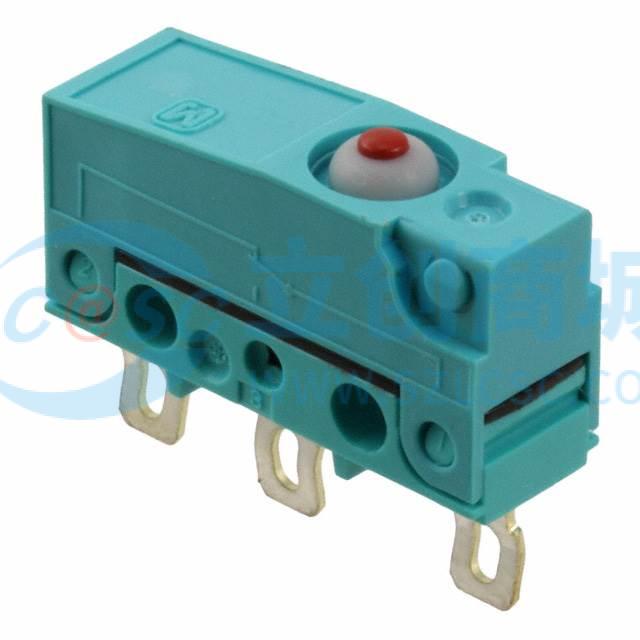

ABS1616519
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥59.25价格含税（税率13%）
- 品牌名称
- PANASONIC(松下)
- 商品型号
- ABS1616519
- 商品编号
- C6458602
- 商品毛重
1克(g)
- 安装方式 直型
- 端子 导线引出端子
广东仓0
SMT仓0
购买数量
个
(50个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 限位开关/行程开关 |
| 安装方式 | 直型 |
| 端子 | 导线引出端子 |
| 接点形式 | 单刀双掷 |
| 属性 | 参数值 |
|---|---|
| 执行器 | 铰链滚轮杠杆 |
| 销钉柱塞最大操作力 | 1.47N |
| 接触材料 | 铜镍合金+银镍合金+金包覆三层触点 |
商品详情
产品特点 FEATURES
该产品为PANASONIC（松下）品牌的ABS1616519型号密封型检测开关，具备以下核心特性：
1
采用铜镍合金+银镍合金+金包覆三层触点结构，确保在高精度和高可靠性要求的应用中具有优异的导电性能和耐腐蚀性。
2
销钉柱塞最大操作力为1.47N，适用于需要稳定触发力的工业环境。
3
接点形式为单刀双掷（SPDT），支持常开与常闭电路切换，满足复杂电气控制需求。
4
执行器为铰链滚轮杠杆类型，提供较大的行程和良好的机械寿命，适合频繁动作场景。
5
安装方式为直型设计，便于集成到标准机柜或设备面板中。
6
端子为导线引出端子，方便布线连接，提高安装灵活性。
7
具备IP67防护等级（除端子部分外），可有效防止灰尘、水溅及短期浸水影响，适用于恶劣工况。
8
工作温度范围宽，可在-40°C至+85°C环境下稳定运行，适应多种气候条件。
9
支持高达120次/分钟的操作频率，满足高速自动化系统的需求。
10
通过弹性材料双模压技术实现稳定的密封性能，提升长期使用的可靠性。
使用场景 APPLICATIONS
1
汽车领域：用于检测车门开启与关闭状态，保障车辆安全。
2
家用电器：适用于吸尘器、燃气灶等设备中的位置检测或安全保护功能。
3
个人卫生系统：如智能马桶盖、电动牙刷等小型电子设备的开关控制。
4
工业自动化：作为传感器组件，用于生产线上的限位检测、运动控制反馈等。
5
医疗设备：在需要高精度、高可靠性的医疗仪器中作为信号输入元件。
6
气体净化装置：监测过滤器更换状态或其他关键部件的位置变化。
7
需要防水防尘的户外或半封闭环境中，如农业机械、建筑设备等。
注意事项 PRECAUTIONS
1
安装时请使用指定规格的螺丝并施加正确扭矩（M2.3螺钉不超过0.29 N·m），避免因过紧导致外壳变形。
2
建议在螺钉上涂胶固定以防止松动，但需注意不要让胶水进入开关内部。
3
焊接操作应在3秒内完成，使用不超过350°C的焊铁，并避免对端子施加外力。
4
焊接后1分钟内不得移动端子部位，以免影响焊接质量。
5
不建议将开关用于存在硅基气体（如硅橡胶、硅油、硅涂层）的环境中，以免形成绝缘膜导致接触不良。
6
避免在易燃易爆气体（如汽油、稀释剂）存在的区域使用。
7
若用于感应负载（继电器、电磁阀、蜂鸣器等），应加装RC吸收回路或二极管以保护触点。
8
在交流电源相位同步切换时可能引发电弧或接触熔焊，请进行实际负载测试确认。
9
对于叶形杠杆类型，避免过度按压或高速冲击，否则可能导致杠杆断裂。
10
存储时应置于聚乙烯袋或其他密闭容器中，防止终端硫化变色。
11
使用前请确认环境温湿度是否符合允许范围，避免结露或冰冻造成故障。
