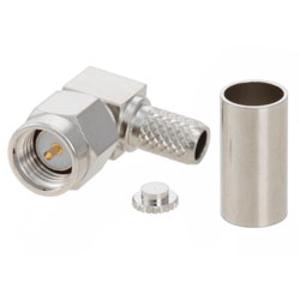

用于 RG55、RG142、RG223、RG400、RG141 的 12.4 GHz SMA 外螺纹直角连接器压接/焊接附件
- 工业品
价格：￥205.09价格含税（税率13%）
30+￥195.59
- 品牌名称
- L-com(诺通)
- 商品型号
- LCCN3115
- 商品编号
- C6445241
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
L-com LCCN3115 SMA male连接器具有以下特点：
1
**核心技术特性**：该连接器适用于RG55、RG142、RG223、RG400和RG141等多种类型的电缆，工作频率高达12.4 GHz，提供卓越的信号传输性能。
2
**材质与工艺**：采用黄铜材质制成，表面镀镍处理，接触点镀金（最小50μin），确保了优异的导电性和耐腐蚀性。绝缘材料为PTFE，具有良好的介电性能和温度稳定性。
3
**性能参数**：最大VSWR为1.23，阻抗为50欧姆，能够在DC至12.4 GHz的频率范围内稳定工作。
4
**独特优势**：右角体设计便于在空间受限的环境中安装，同时提供MIL-STD-348A标准接口，确保与各种设备的兼容性。
5
**设计理念**：紧凑的设计（长度0.762英寸，宽度0.315英寸，高度0.65英寸）和坚固的结构使其适用于严苛的工作环境，如工业现场和面板安装应用。
6
**制造工艺**：精密加工和严格的质量控制保证了产品的高可靠性和长寿命。
使用场景 APPLICATIONS
L-com LCCN3115 SMA male连接器广泛应用于多个领域：
1
**电信与数据通信**：在高速数据传输系统中，如USB软件定义无线电dongles、手持式无线电设备和移动电话天线，提供稳定的信号连接。
2
**工业应用**：适用于工业自动化控制系统、测试测量设备和监控系统，确保在复杂电磁环境下正常工作。
3
**无线通信系统**：在Wi-Fi天线系统和微波通信系统中，作为关键组件实现高效的数据传输。
4
**典型行业案例**：该连接器被用于机载通信设备，其紧凑的设计和高可靠性满足了严苛的空间和环境要求；在医疗设备中，它被用于超声波成像系统，确保图像传输的清晰度和实时性。
5
**工作条件表现**：该连接器能够在-65°C至+165°C的宽广温度范围内正常工作，适应各种极端环境条件，确保系统的稳定运行。
注意事项 PRECAUTIONS
在安装、操作和维护L-com LCCN3115 SMA male连接器时，请注意以下事项：
1
**安装提示**：在安装前请确保电缆剥线长度符合要求（外层剥线长度0.50英寸，内层剥线长度0.18英寸），使用合适的工具进行压接或焊接，避免损伤电缆和连接器。
2
**操作建议**：连接器的拧紧力矩应在3至5 in-lbs之间，过大的力矩可能导致连接器损坏，过小的力矩则可能影响连接的稳定性。
3
**安全警告**：在高频应用中，请确保连接器和电缆的屏蔽层良好接地，以减少电磁干扰和辐射。
4
**环境要求**：虽然该连接器具有较宽的温度适应范围，但在极端温度条件下使用时，应定期检查连接器的状态，防止因热胀冷缩导致的松动或损坏。
5
**维护保养**：定期清洁连接器的接触点，去除灰尘和氧化物，保持良好的电气接触；在拆卸和重新安装时，检查连接器是否有磨损或变形，必要时进行更换。
6
**常见问题预防**：避免在潮湿或腐蚀性环境中长时间使用，以防连接器内部发生腐蚀；在运输和存储过程中，应妥善包装，防止碰撞和跌落导致的物理损伤。
