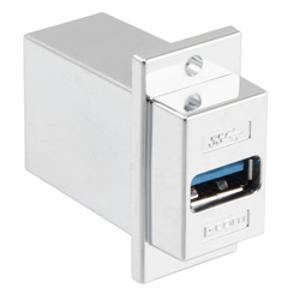

L-com（诺通）USB3.0转接头/耦合器,ECF法兰式接线板安装,A型母头/A型母头,镀铬屏蔽层ABS外壳,银色
- 工业品
价格：￥104.84价格含税（税率13%）
10+￥99.4
- 品牌名称
- L-com(诺通)
- 商品型号
- ECF504-3AA-S
- 商品编号
- C6441541
- 商品毛重
18.5克(g)
- 类别 USB3.0转接头/耦合器
- 适用范围 计算机外围互连件与计算领域、数据采集与数据存储、测试测量、视频及数据传输、打印机与服务器
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 耦合器 |
| 类别 | USB3.0转接头/耦合器 |
| 适用范围 | 计算机外围互连件与计算领域、数据采集与数据存储、测试测量、视频及数据传输、打印机与服务器 |
| 属性 | 参数值 |
|---|---|
| 插芯材质 | 外壳:镀镍ABS ;插口触点:30μ英寸镀金 |
| 接口类型 | USB-A |
| 规格 | 安装框尺寸:37.8×19.4×2.5mm ;耦合器尺寸:41.1×25.4×17.58mm |
商品详情
产品特点 FEATURES
该产品为L-com（诺通）品牌的ECF504-3AA-S型号USB 3.0转接头/耦合器，采用A型母头对A型母头设计，适用于需要延长或连接两个USB 3.0设备的工业应用场景。其外壳采用ABS材料并经过镀铬处理，具备良好的屏蔽性能和耐腐蚀性，可有效减少电磁干扰（EMI），保障数据传输稳定性。内部接触点采用30微英寸金镀层，确保高导电性和长久使用寿命，支持高达1.8A的电流负载（P1与P4触点），其他触点最大支持0.25A，满足大功率设备供电需求。工作电压可达30V，工作温度范围为-10°C至+70°C，适应多种工业环境。产品配备法兰式安装结构，便于固定在面板上，适合嵌入式安装使用。尺寸紧凑，整体长度约61.3mm，宽度约31mm，厚度约19.4mm，符合标准面板开孔尺寸（17.58mm x 25.40mm），安装便捷。
产品通过D-ANMS、DC CONTROL等认证，符合工业级可靠性要求，适用于严苛工控环境。所有引脚均明确标注，接线图清晰，方便布线与维护。外壳为银色镀铬屏蔽壳，不仅提升外观质感，更增强了抗干扰能力，特别适合在高电磁噪声环境中使用。
使用场景 APPLICATIONS
该USB 3.0耦合器广泛应用于工业自动化控制系统、机器视觉系统、医疗设备、测试测量仪器以及各类需要稳定高速数据传输的工业设备中。由于其具备良好的电磁屏蔽性能和宽温工作能力，特别适用于工厂车间、数据中心边缘节点、车载电子系统、安防监控系统等复杂电磁环境下的USB接口扩展与连接。
典型应用场景包括：
1
工业控制面板上的USB端口扩展
2
机柜内设备之间的USB信号中继连接
3
需要固定安装且频繁插拔的工业终端设备
4
用于连接工业相机、传感器或HMI人机界面的USB链路
5
在空间受限的设备内部实现USB接口的可靠过渡与保护
其法兰式安装方式使其非常适合集成到定制化控制箱、操作台或仪器面板中，提供稳定、整洁的布线解决方案。
注意事项 PRECAUTIONS
1
本产品为工业级USB 3.0耦合器，仅适用于USB 3.0标准设备，不兼容USB 2.0或更低版本的非兼容设备。
2
安装时请确保面板开孔尺寸准确，推荐开孔尺寸为17.58mm × 25.40mm，避免强行安装导致外壳变形或损坏。
3
虽然产品具有一定的防护能力，但仍建议避免在潮湿、多尘或有腐蚀性气体的环境中长期暴露，以使用寿命。
4
推荐使用额定电流不超过1.8A的电源设备，避免过载造成接触点氧化或烧毁。
5
安装前请确认线路连接正确，参考图纸中的引脚定义（PIN 1~PIN 9及SHELL接地），错误接线可能导致设备故障。
6
本产品应单独包装并按L-COM包装规范（PS-0031）进行运输与存储，防止受潮或物理损伤。
7
不得在超过+70°C的环境下连续运行，高温可能影响绝缘性能和金属触点寿命。
8
如需更换或维修，请联系专业技术人员，避免自行拆解导致屏蔽失效或电气安全隐患。
