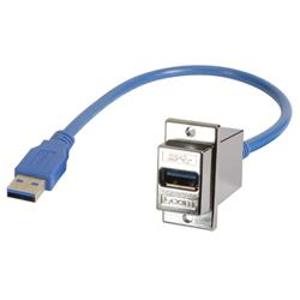

USB 3.0 A型耦合器,母头穿壁式/A型公头,0.75m
- 工业品
价格：￥189.22价格含税（税率13%）
- 品牌名称
- L-com(诺通)
- 商品型号
- ECF504-30-075AAS
- 商品编号
- C6439059
- 商品毛重
61.25克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该产品为L-com（诺通）品牌生产的USB 3.0 A型耦合器，型号ECF504-30-075AAS，长度为0.75米，采用母头穿壁式设计搭配A型公头连接器，适用于需要在设备面板上实现USB 3.0信号传输的工业应用环境。其结构设计紧凑，具备良好的电磁兼容性与抗干扰能力。
1
采用屏蔽双绞线设计：包含两对屏蔽双绞线（30AWG），铝箔+编织网双重屏蔽，有效抑制外部电磁干扰，保障高速数据传输稳定性。
2
导体规格：使用24AWG多股镀锡铜导体，确保低电阻和高可靠性，支持USB 3.0高达5Gbps的数据传输速率。
3
外护套材质：PVC蓝色外皮（Pantone 300C），耐磨损、阻燃性能良好，符合UL20276标准，适合工业及室内环境使用。
4
接口端子材料：母头端接触点为黄铜镀金（30微英寸），公头端为磷青铜镀镍，具有优异的导电性和抗氧化性能，延长插拔寿命。
5
端子外壳：采用ABS塑料（UL94V-0）制成，具备良好的机械强度和防火等级。
6
防拉脱设计：两端均配备双层应力释放结构（PVC蓝色），防止因拉扯导致内部线路损坏。
7
电气性能：支持USB 3.0规范，兼容USB 2.0和1.1协议，向下兼容性强。
8
环境适应性：工作温度范围为-10°C至+70°C，可在较宽温域内稳定运行。
9
符合RoHS指令（CE2011/65/EU），环保无铅，适用于对环保要求较高的项目。
使用场景 APPLICATIONS
该USB 3.0穿壁式耦合器广泛应用于工业自动化、医疗设备、测试测量仪器、服务器机柜、控制面板、嵌入式系统等需要将USB接口从设备内部引出至外部面板的场景。
1
工业控制柜：用于将内部计算机或控制器的USB接口安全地引出至操作面板，便于连接键盘、鼠标、存储设备或调试工具。
2
医疗设备：在医疗成像系统或患者监护仪中，提供稳定的USB连接通道，用于数据导出或固件升级。
3
测试与测量设备：配合示波器、信号发生器等仪器，实现高速数据采集与传输。
4
数据中心与服务器机架：用于扩展服务器或网络设备的USB接口，支持热插拔操作。
5
自动化生产线：作为人机交互接口，连接手持终端、扫描枪或其他外围设备。
6
面板集成解决方案：特别适用于需要面板开孔安装、保持整洁布线的场合，可配合推荐的面板开孔尺寸（6.75mm × 1.142in）进行安装。
注意事项 PRECAUTIONS
在安装和使用本产品时，请注意以下事项以确保安全与性能稳定：
1
安装前请确认面板开孔尺寸是否符合图纸标注的推荐值（6.75mm × 1.142in），避免强行挤压导致接头变形或损坏。
2
穿墙安装时应避免过度弯曲电缆，最小弯曲半径建议不低于电缆直径的8倍，防止内部导线断裂。
3
建议在清洁干燥环境中使用，避免在高湿度、腐蚀性气体或粉尘严重的场所长期暴露。
4
不得在高温超过70°C或低温低于-10°C的环境下连续运行，以免影响绝缘性能和机械强度。
5
插拔操作时请握住连接器主体，切勿直接拉拽线缆，防止应力集中造成内部断线。
6
本产品已通过连续性测试并按L-com PS-0031规范单独包装，如发现异常（如接触不良、信号中断），请立即停止使用并联系供应商。
7
严禁私自拆解或改装连接器，以免破坏屏蔽结构，影响信号完整性。
8
存储时应避免阳光直射和重压，建议存放在阴凉通风处，远离化学溶剂和强磁场区域。
