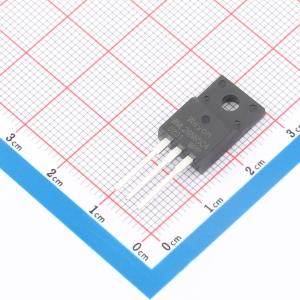

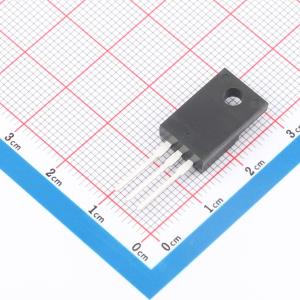

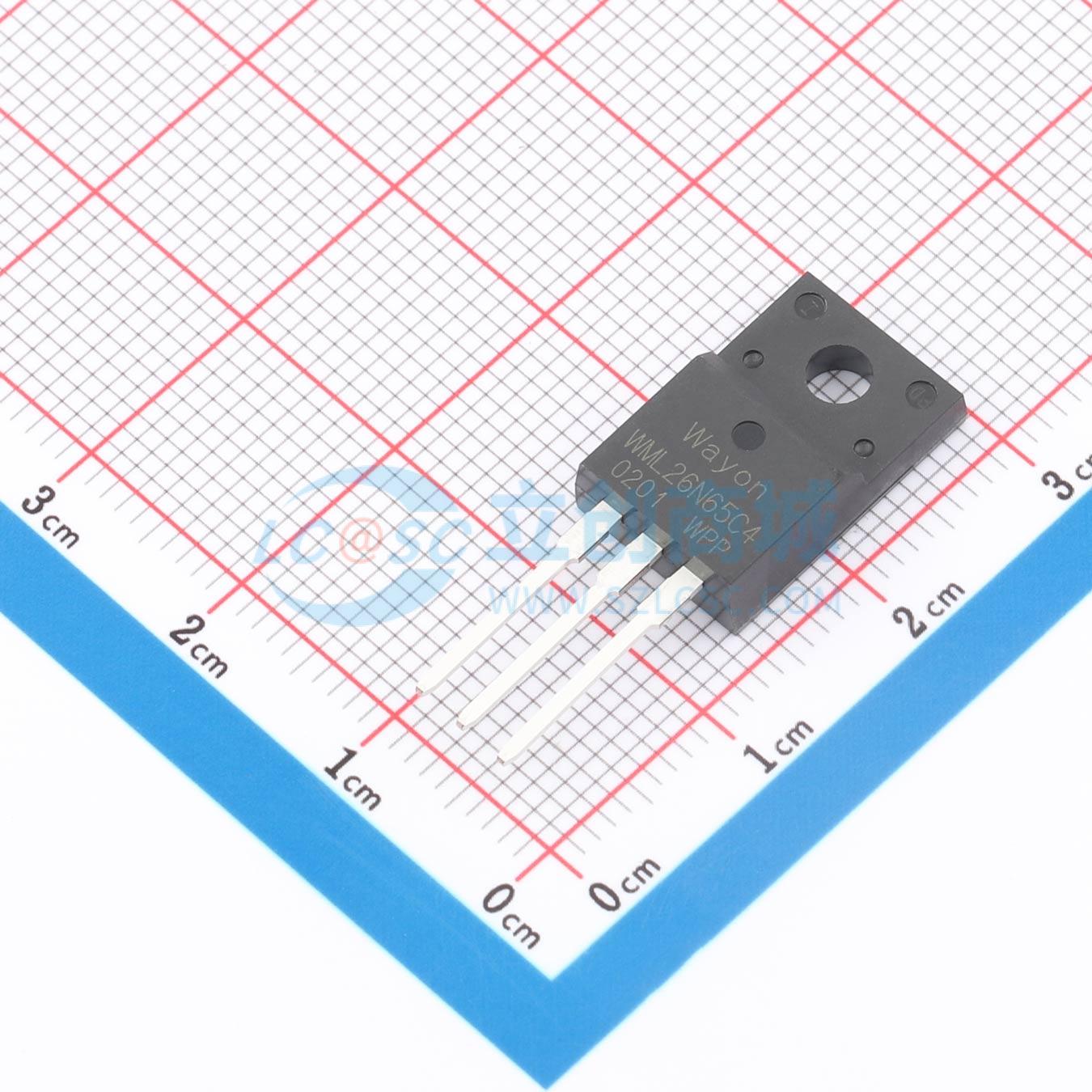

温馨提醒：图片仅供参考，商品以实物为准
WML26N65C4
650V超结功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 利用电荷平衡技术，实现极低的导通电阻和低栅极电荷性能，适用于需要卓越功率密度和出色效率的应用。
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WML26N65C4
- 商品编号
- C702927
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 160mΩ@10V | |
| 耗散功率(Pd) | 31W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 22.1nC@10V | |
| 输入电容(Ciss) | 1.31nF | |
| 反向传输电容(Crss) | 1.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 48pF |
商品概述
WMOS™ C4是威昂（Wayon）的第四代超结MOSFET系列，采用电荷平衡技术，实现极低的导通电阻和低栅极电荷性能。WMOS™ C4适用于对功率密度和效率要求极高的应用。
商品特性
- 最大结温(Tj)下,VDS = 700 V
- 典型RDS(on) = 0.16 Ω
- 100%进行了单脉冲雪崩耐量(UIS)测试
- 无铅镀层,无卤素
应用领域
-LED照明-充电器-适配器-个人电脑(PC)-液晶电视(LCD TV)-服务器
