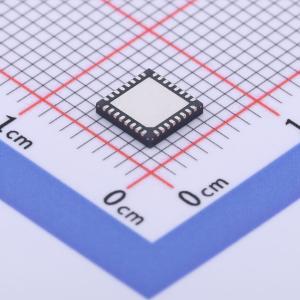

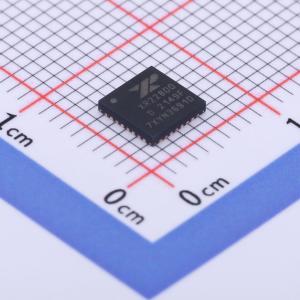

XR22800IL32TR-F

高速USB到10/100以太网桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速USB 2.0复合设备，包含嵌入式集线器和三个下游USB功能：10/100以太网MAC和PHY、多主I²C控制器和增强型专用GPIO实体(EDGE)。支持USB CDC-ECM和HID协议。
品牌名称: MaxLinear(迈凌)
商品型号: XR22800IL32TR-F
商品编号: C702756
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.263克(g)

商品参数

商品概述

XR22800 是一种高速 USB 2.0 复合设备，内置集线器和3个下游 USB 功能：10/100 以太网 MAC 和 PHY、支持多主机的 I2C 控制器以及增强型专用 GPIO 实体 (EDGE) 控制器。上游 USB 接口集成了符合高速（480Mbps）和全速（12Mbps）USB 2.0 标准的 USB 2.0 PHY 和设备控制器。供应商 ID、产品 ID、电源模式、远程唤醒支持和最大功耗等值可以通过片上一次性可编程 (OTP) 存储器进行编程。

10/100 以太网 MAC 和 PHY 符合 IEEE 802.3 标准，并支持自动协商、自动 MDIX、校验和卸载、10Base-T 中的自动极性校正以及远程唤醒功能。支持多主机的 I2C 控制器和 EDGE 控制器（8个 GPIO）可以通过 USB HID 接口访问。EDGE 引脚或 I2C 接口可用于控制和监视其他外设。最多可以将2个 EDGE 引脚配置为 PWM 生成器。

商品特性

USB 2.0 兼容接口
10/100 以太网 MAC 和 PHY
I2C 多主机
增强型专用 GPIO 实体 (EDGE)
单 +5.0V 电源输入
稳定的 +3.3V 输出电源
单 25MHz 晶振
USB 数据引脚上的 ±15KV HBM ESD 保护
所有其他引脚上的 ±8KV HBM ESD 保护
USB CDC-ECM 和 HID 兼容
定制软件驱动程序

应用领域

USB到Ethernet适配器
POS终端
测试仪器
网络
工厂自动化和过程控制
工业应用

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转以太网
	USB协议版本	USB 2.0
	通道数	-

	属性	参数值
	工作电压	5V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
	静态电流	250mA
