USB 3.0 A型耦合器,母头穿壁式/A型公头,0.3m
- 工业品
价格：￥179.7价格含税（税率13%）
- 品牌名称
- L-com(诺通)
- 商品型号
- ECF504-30-03AAS
- 商品编号
- C6425239
- 商品毛重
37.075克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

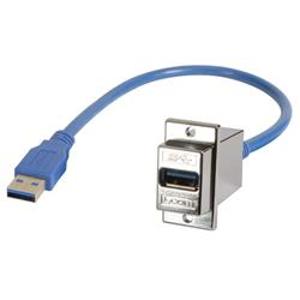

该产品为L-com（诺通）品牌的USB 3.0 A型耦合器，型号ECF504-30-03AAS，采用母头穿壁式设计搭配A型公头接口，线缆长度为0.3米，适用于需要在面板或机柜上实现USB连接的工业应用场合。
1
支持USB 3.0标准，传输速率可达5Gbps，满足高速数据传输需求。
2
接口类型：一端为9针USB 3.0母头（J1），用于穿墙安装；另一端为标准USB 3.0 A型公头（P1），便于连接外部设备。
3
线缆结构：包含2对屏蔽双绞线（30AWG，铝箔+编织屏蔽）、1对非屏蔽双绞线（30AWG）及一根接地导线，确保信号完整性与抗干扰能力。
4
外护套采用蓝色PVC材料（Pantone 300C），耐磨损、耐油污，符合UL20276标准。
5
插头外壳采用ABS塑料（UL94V-0阻燃等级），具备良好的防火性能。
6
连接器金属部分采用镀金触点（30微英寸）和镍壳体，提升接触可靠性和耐用性。
7
配备双层应力释放结构（PVC材质），有效防止因拉扯导致的线缆损坏。
8
符合CE、RoHS等国际环保与安全认证，适用于各类工业环境。
9
可选长度包括0.3m、0.5m、0.75m和1m，本型号为最短规格，适合空间受限的应用场景。
使用场景 APPLICATIONS
该USB 3.0穿壁式耦合器广泛应用于工业自动化、医疗设备、测试测量系统、嵌入式计算机以及需要将内部USB接口引出至面板外部的设备中。
1
工业控制柜：用于将内部主机的USB接口通过穿墙方式引出，方便外接键盘、鼠标、U盘或调试工具。
2
医疗成像设备：在保持设备密封性的前提下，提供外部USB连接功能，支持数据导出与软件升级。
3
测试台架与实验室设备：便于连接示波器、逻辑分析仪等外部仪器进行数据采集与调试。
4
安防监控系统：用于连接摄像头或存储设备，实现快速数据备份。
5
柜体集成系统：如ATM机、自助终端、POS机等，需在机箱内部保留USB接口同时对外提供访问路径的场合。
由于其屏蔽设计和坚固结构，特别适合电磁环境复杂、振动频繁或温湿度变化较大的工业现场使用。
注意事项 PRECAUTIONS
在安装和使用本产品时，请注意以下事项以确保安全与性能稳定：
1
安装前请确认面板开孔尺寸符合图纸推荐尺寸（约1.142英寸×0.75英寸），建议使用配套开孔模板，避免强行挤压造成损伤。
2
布线时应避免过度弯折或拉伸线缆，尤其注意应力释放区域，防止长期受力导致断裂。
3
严禁在高温、高湿或腐蚀性环境中长期使用，尽管产品工作温度范围为-10°C至+70°C，但极端条件可能影响寿命。
4
不得将本产品用于电源供电用途，仅限于数据传输应用。
5
若需更换或维修，请使用原厂配件，并确保焊接点牢固、绝缘良好。
6
请勿私自拆解连接器或修改内部线路，以免破坏屏蔽效果或引发短路。
7
存储时应远离阳光直射、潮湿环境及强磁场区域，建议置于干燥通风处。
8
使用过程中若出现接触不良或数据传输异常，应先检查插拔是否到位，必要时清洁接口触点。
9
本产品已通过CE和RoHS认证，但用户仍需遵守当地电气安全规范进行操作。
