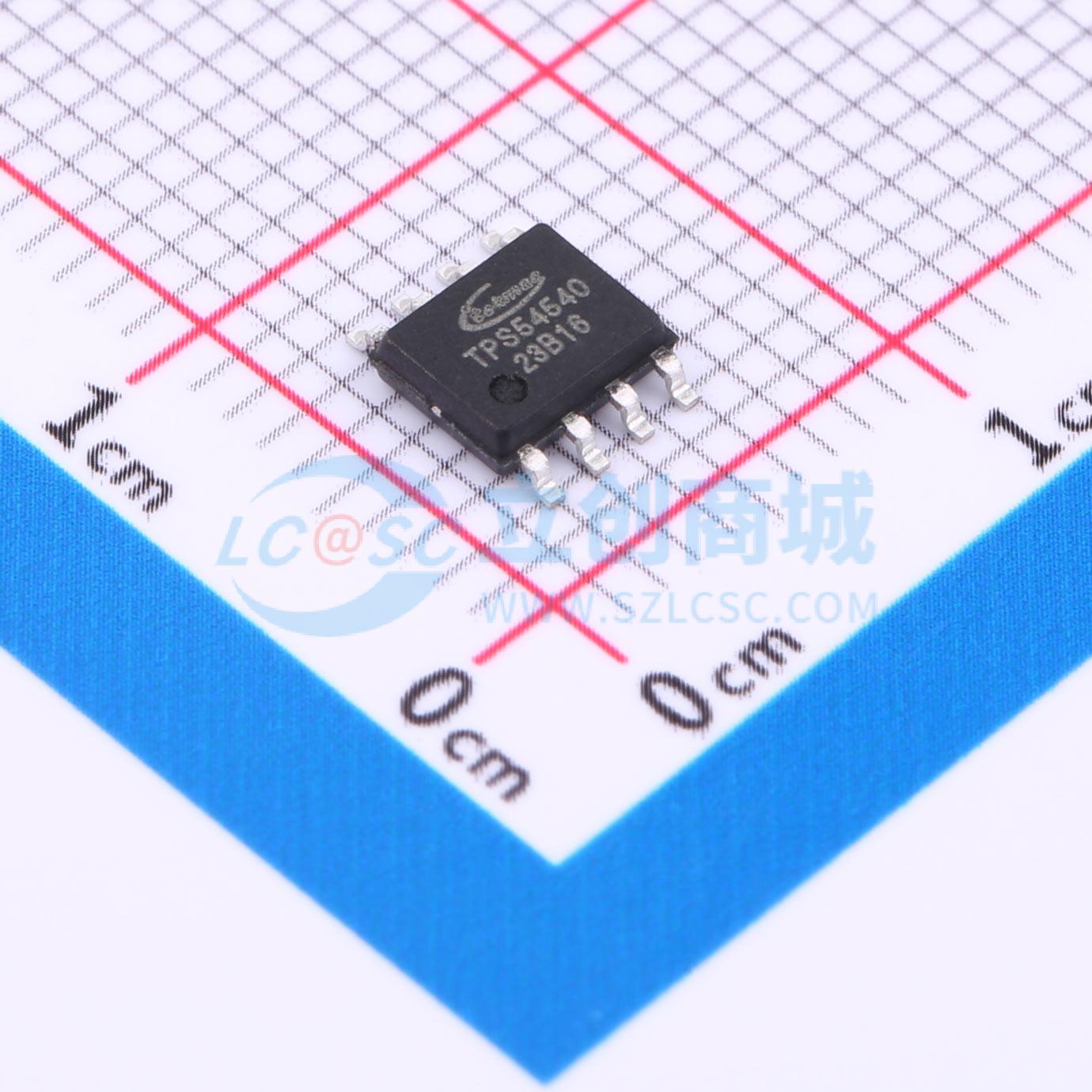

温馨提醒：图片仅供参考，商品以实物为准
TPS54540DDAR
5A同步降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54540DDAR 是一款5A同步降压转换器,具有宽输入电压范围（3.8V至36V）,内置高侧45mΩ和低侧20mΩ MOSFET,支持可编程开关频率（100kHz至1.1MHz）,具备低静态电流和多种保护功能,适用于电池供电系统、电动工具、无人机等应用。
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- TPS54540DDAR
- 商品编号
- C6423791
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~36V | |
| 输出电压 | 800mV~35V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~1.1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54540D是一款5A同步降压转换器，输入电压范围宽，为3.8V至36V，集成了一个45mΩ的高端MOSFET和一个20mΩ的低端MOSFET。TPS54540D采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流低至25uA，有助于转换器在轻载或待机条件下实现高效率。 TPS54540D可通过外部电阻将开关频率编程为100kHz至1.1MHz，可灵活优化效率或外部元件尺寸。该转换器支持外部时钟同步，频率范围为100kHz至1.1MHz。TPS54540D允许从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为100ns，并支持低压差模式操作（LDO）。 TPS54540D是一款电磁干扰（EMI）友好型降压转换器，内部集成了扩频调制（FSS）以降低EMI。 TPS54540D提供逐周期电流限制和打嗝式过流保护、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚热增强型ESOP - 8封装。
商品特性
- 宽输入范围：3.8V - 36V
- 高达5A的连续输出电流
- 集成45mΩ高端和20mΩ低端功率MOSFET
- 反馈参考电压：0.8V ±1%
- 可调频率100kHz至1.1MHz
- 精确使能阈值，用于可编程输入欠压锁定保护（UVLO）阈值和迟滞
- 最小导通时间：100ns
- 内部软启动时间：4ms
- 过压和过温保护
- 脉冲跳跃模式（PSM），睡眠模式下静态电流为25uA
- 外部时钟同步
- 低压差模式操作
- 可派生反相电压调节器
- 扩频调制（FSS）以降低EMI
- 采用ESOP - 8封装
应用领域
- 电池组供电系统 - 无绳电动工具、无绳家用电器、GPS跟踪器等
- 点烟器适配器、充电器
- LCD显示器
- USB Type - C电源传输、USB充电
- 工业和医疗分布式电源
- 光通信和网络系统
- 汽车系统
