901-9881-RFX

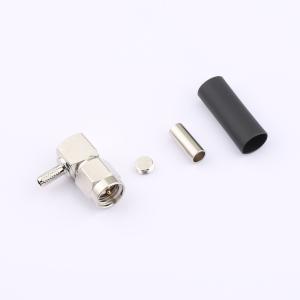

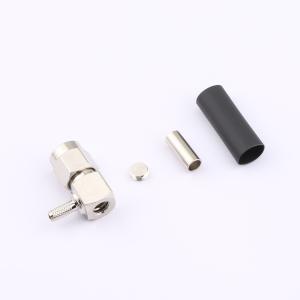

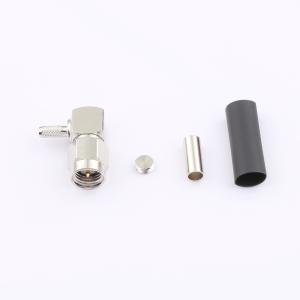

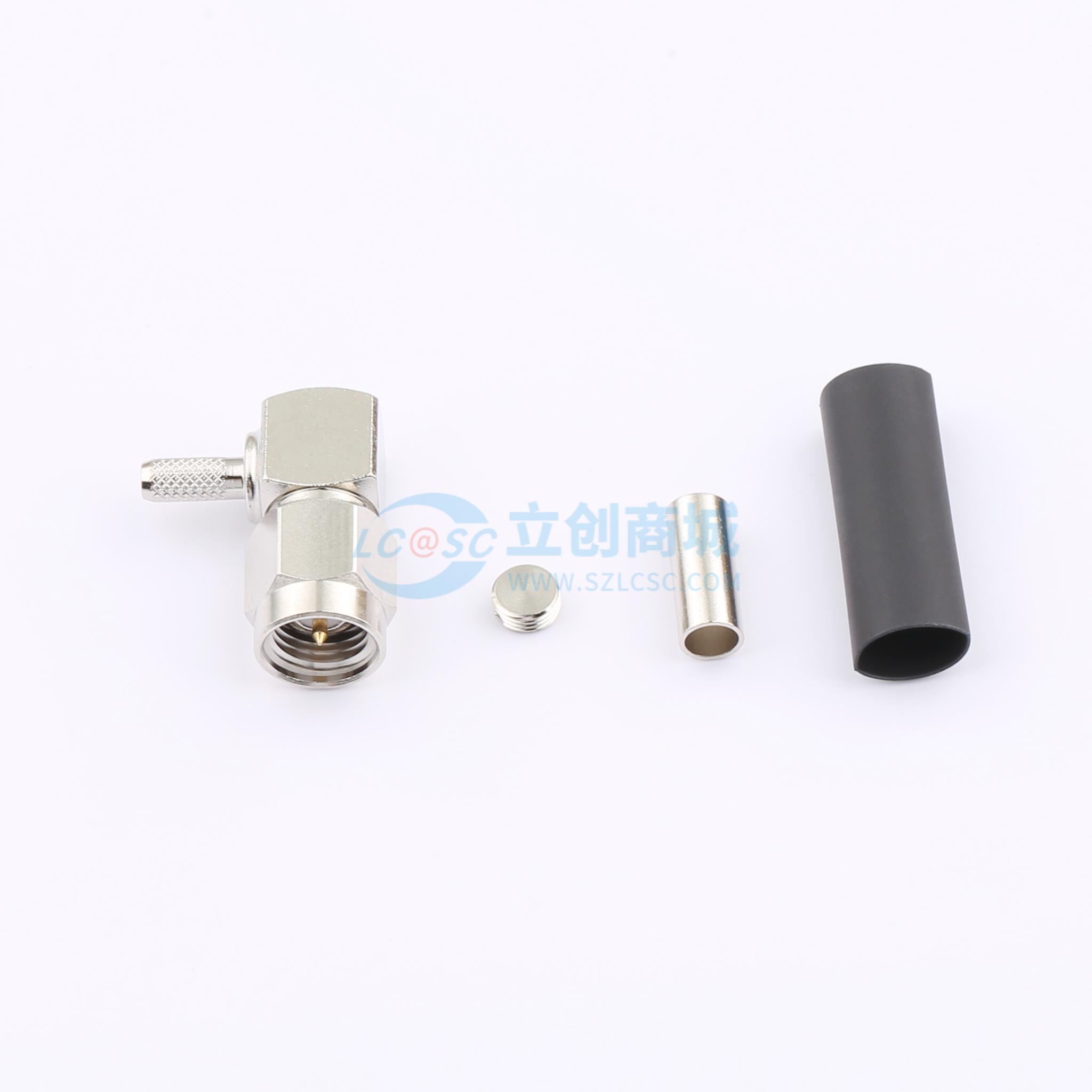

这是一种用于柔性电缆的压接/焊接中心触点类型。操作步骤如下： 步骤1：如图所示，将外部套圈滑到电缆上。按照表中所示尺寸剥去电缆护套、编织层和电介质。所有切口应锋利且整齐。切割时不要划伤编织层、电介质或中心导体。 步骤2：如图所示，将电缆编织层的末端稍微张开，以便插入内部套圈。不要梳理编织层。将中心触点焊接到电缆上（建议使用SN60 - 40松香芯焊料）。注意：焊接前，中心导体应通过触点上的软焊料通孔可见。 步骤3：将主体安装到电缆上，使母头部分滑到编织层下方，绝缘体与电缆电介质齐平。将外部套圈滑过编织层并紧贴主体。确保编织层没有松弛。使用表中指定的工具压接套圈，使电缆电介质紧贴绝缘体底部。 步骤2（角度插头）：如图所示，将电缆电介质放入主体中，并将套圈压向主体。使用上表所示的模具组进行压接。如图所示，将电缆中心导体焊接到触点中。插入帽并如图所示进行焊接，或者对于黄铜版本，在帽的中心打凹痕并轻轻冲压以固定在主体中。将热缩管套在压接套圈上，紧贴主体，然后加热。
