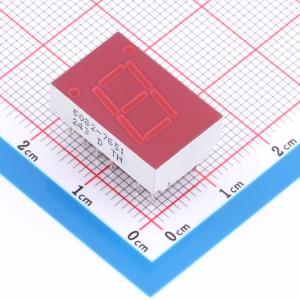

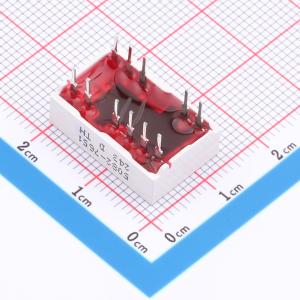

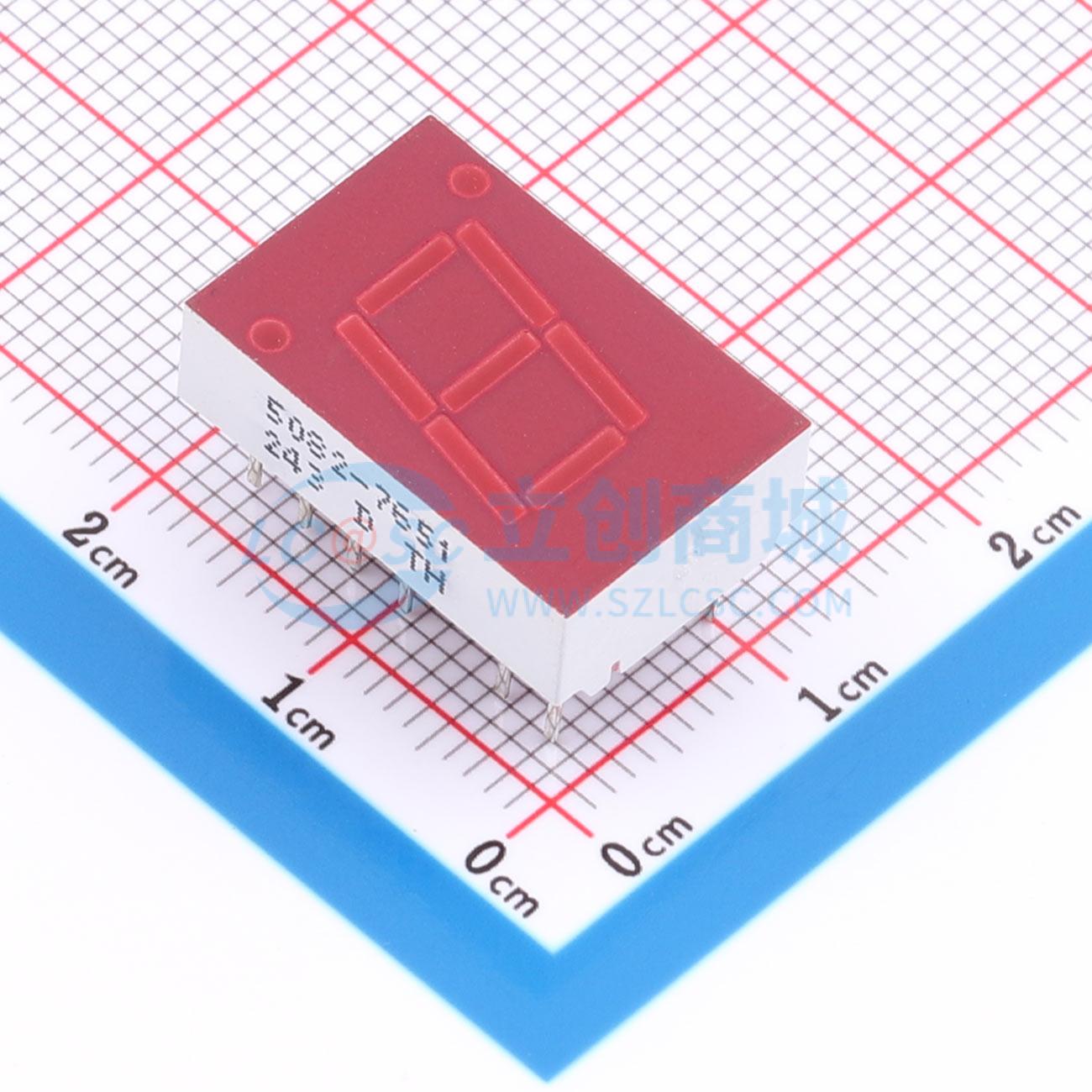

5082-7651
7.6mm/10.9mm七段数码管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 7.6mm（0.3英寸）和10.9mm（0.43英寸）的LED七段显示器设计用于最远3米（10英尺）和5米（16英尺）的观看距离。这些器件采用行业标准尺寸的封装和引脚排列。所有器件都有共阳极或共阴极可选。
- 品牌名称
- Broadcom(博通)
- 商品型号
- 5082-7651
- 商品编号
- C6422052
- 商品封装
- DIP-11
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | 1位 | |
| 字符尺寸(英寸) | 0.43 | |
| 显示类型 | 7段 | |
| LED极性 | 共阳 | |
| 发光颜色 | 红色 | |
| 发光强度 | 1.115mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.1V | |
| 耗散功率(Pd) | 105mW | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
7.6毫米和10.9毫米LED七段数码管设计用于观看距离分别可达3米和5米。这些器件采用行业标准尺寸封装和引脚排列。所有器件均提供共阳极或共阴极配置。
商品特性
- 行业标准尺寸
- 行业标准引脚排列，7.62毫米DIP引脚，中心距2.54毫米
- 颜色可选：高效红、黄、绿
- 外观出色：发光段均匀，视角±50°，绿色器件采用灰色顶面以获得对比度，高效红器件采用红色顶面，黄色器件采用黄色顶面
应用领域
- 便携式应用
- 低电流或高环境光应用
- 长字符串设计
