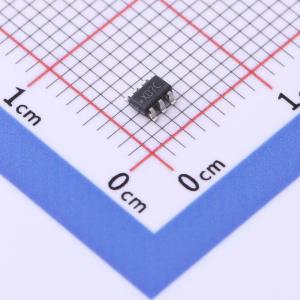

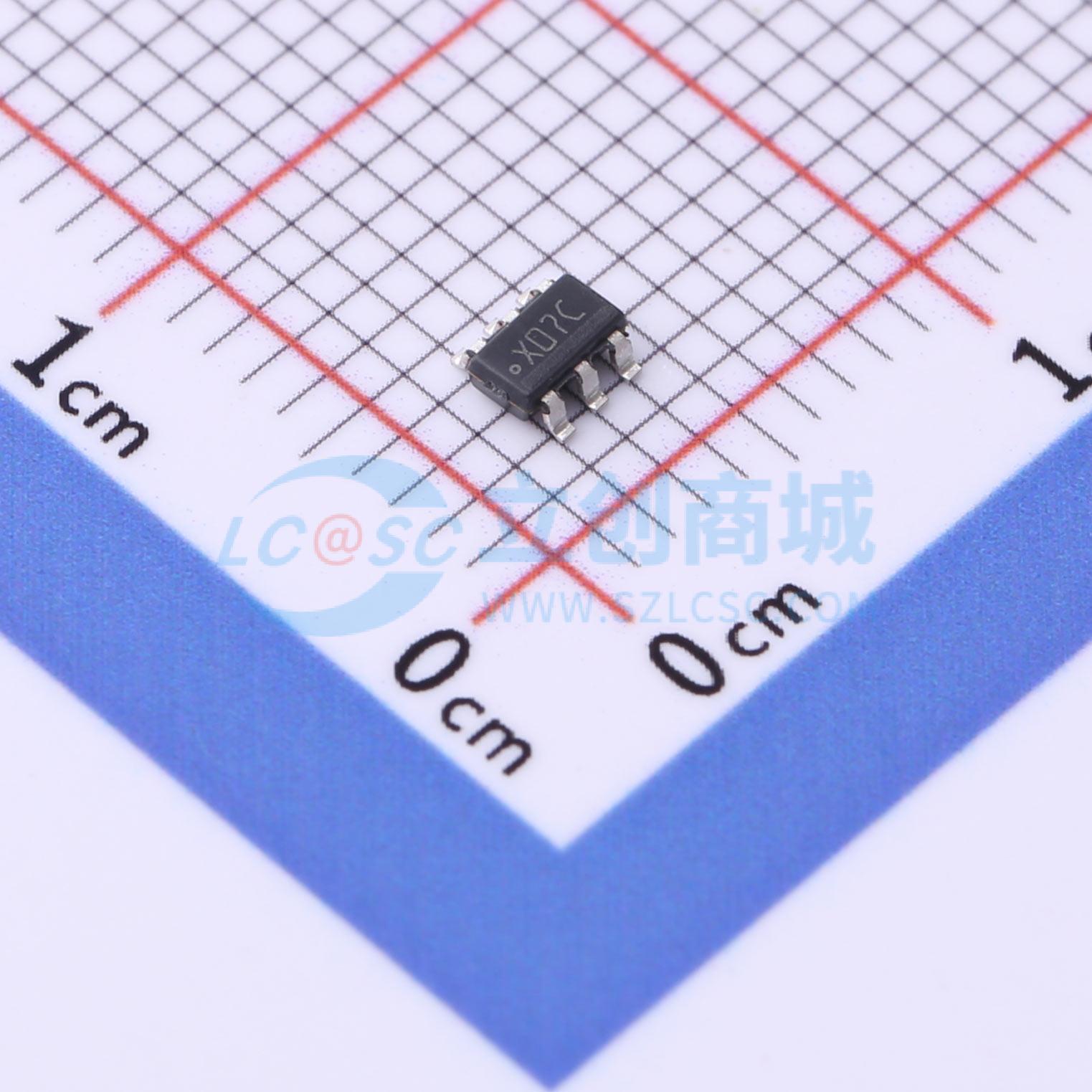

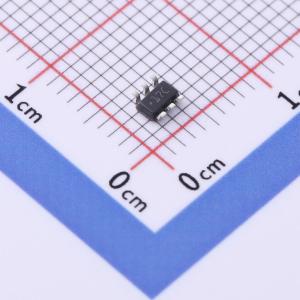

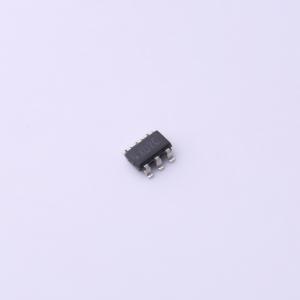

ADC121S021CIMFX/NOPB

ADC121S021 单通道, 50-至200-kSPS, 12位A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC121S021 单通道、50 至 200 ksps、12 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADC121S021CIMFX/NOPB
商品编号: C701596
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADC121S021器件是一款低功耗、单通道CMOS 12位模数转换器，具有高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC121S021在50 ksps至200 ksps的采样率范围内进行了全面的性能规定。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。输出的串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC121S021采用单电源供电，电源电压范围为2.7 V至5.25 V。使用3.6 V或5.25 V电源时，正常功耗分别为1.5 mW和7.9 mW。掉电功能可使在5.25 V电源下的功耗低至2.6 μW。 ADC121S021采用6引脚WSON和SOT - 23封装。可确保在-40°C至85°C的工业温度范围内正常工作。

商品特性

在一定采样率范围内规定性能
可变电源管理
单电源供电，电压范围为2.7 V至5.25 V
与SPI、QSPI、MICROWIRE和DSP兼容
差分非线性（DNL）：典型值为0.45和 - 0.25 LSB
积分非线性（INL）：典型值为0.45和 - 0.4 LSB
信噪比（SNR）：典型值为72.3 dB
功耗 - 3.6 V电源：典型值为1.5 mW；5.25 V电源：典型值为7.9 mW

应用领域

便携式系统
远程数据采集
仪器仪表和控制系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	50kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.45LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	72.3dB
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~4MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	500nA
