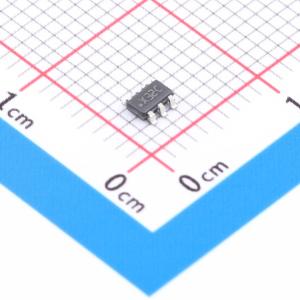

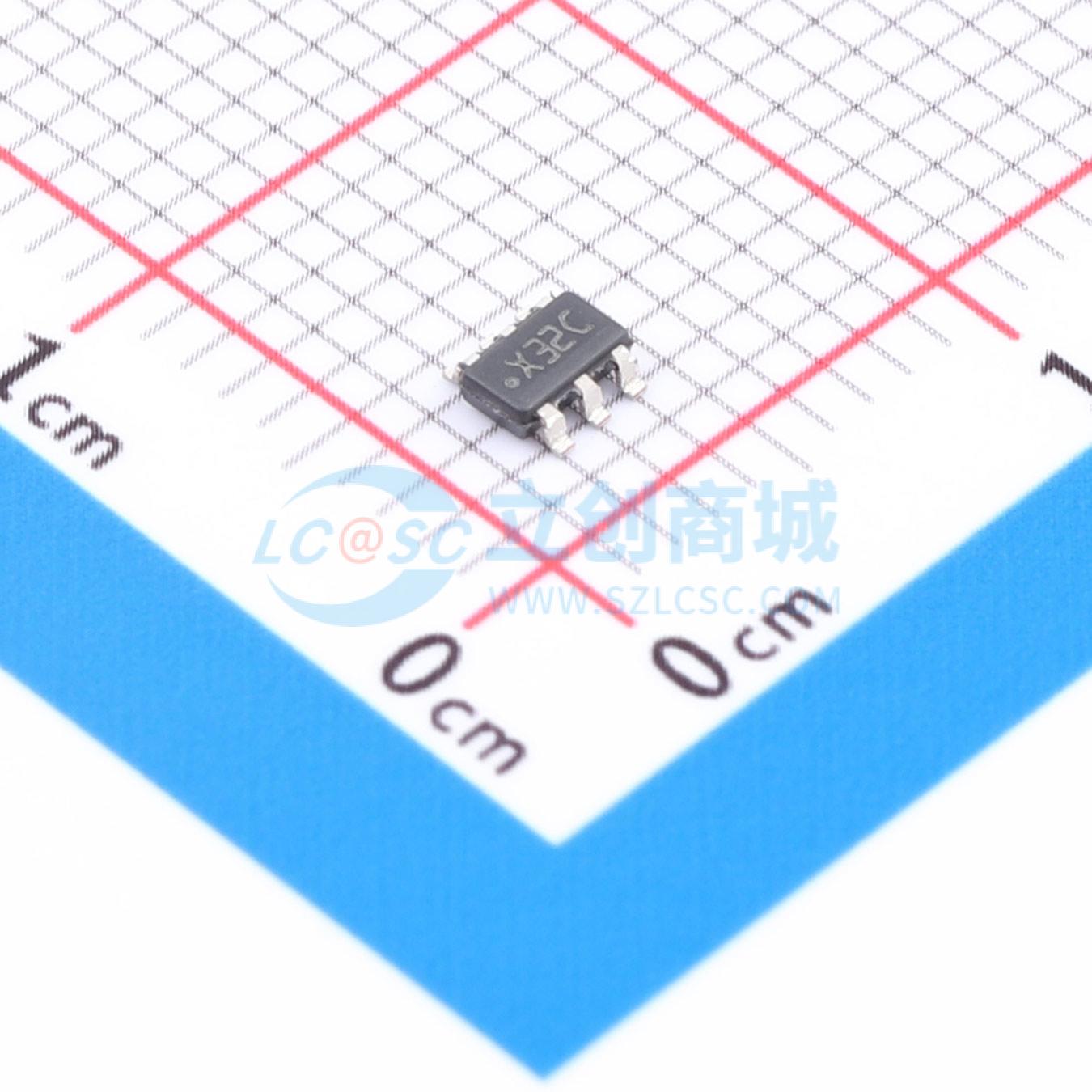

ADC101C027CIMKX/NOPB

具备告警功能的10bit 模数转换器（ADC），支持I²C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗单片10位模数转换器（ADC），支持标准（100kHz）、快速（400kHz）和高速（3.4MHz）模式的I2C接口。内部跟踪保持电路可处理高达11MHz的输入频率。
品牌名称: TI(德州仪器)
商品型号: ADC101C027CIMKX/NOPB
商品编号: C701590
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

ADC101C021是一款低功耗、单片式10位模数转换器（ADC），工作电源电压范围为+2.7V至5.5V。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路，可处理高达11MHz的输入频率。ADC101C021采用单电源供电，该电源同时用作参考电压。该器件具备一个与I²C兼容的串行接口，可在包括高速模式（3.4MHz）在内的三种速度模式下工作。 ADC的报警功能可在模拟输入超出可编程的上限或下限值时触发中断。该器件具备自动转换模式，可释放控制器和I²C接口资源。在此模式下，ADC会持续监测模拟输入是否“超出范围”，若测量电压超出范围则会触发中断。 ADC101C021有两种封装形式：带报警输出的小型SOT - 6封装，以及带报警输出和两个地址选择输入的VSSOP8封装。ADC101C027采用带地址选择输入的小型SOT - 6封装。ADC101C027提供三个引脚可选地址，而ADC101C021的VSSOP - 8版本提供九个引脚可选地址。SOT - 6封装选项有具备额外地址选项的引脚兼容替代产品。使用+3V或+5V电源时，正常功耗分别为0.26mW或0.78mW。自动掉电功能可使非转换期间的功耗降至1μW以下。该器件保证能在-40°C至+105°C的工业温度范围内工作。其低功耗和小封装特性使该系列ADC成为电池供电设备的理想选择。 ADC101C021和ADC101C027是引脚兼容ADC系列的一部分，该系列还提供12位和8位分辨率的产品。如需12位ADC，请参考ADC121C021和ADC121C027。如需8位ADC，请参考ADC081C021和ADC081C027。

商品特性

兼容I²C的两线接口，支持标准（100kHz）、快速（400kHz）和高速（3.4MHz）模式
扩展的电源电压范围（+2.7V至+5.5V）
最多九个引脚可选芯片地址（仅VSSOP - 8封装）
超出范围报警功能
非转换期间自动掉电模式
超小型SOT - 6和VSSOP - 8封装
±8kV人体模型（HBM）静电放电（ESD）保护（SDA、SCL）

应用领域

系统监控
峰值检测
便携式仪器
医疗仪器
测试设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	188.9kHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	否
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+105℃
	信噪比	61.8dB
	时钟/振荡器	外置
	时钟频率(fc)	3.4MHz
	基准电压源	内置
	可变增益	不支持
	ADC架构	SAR
	静态电流	500nA
