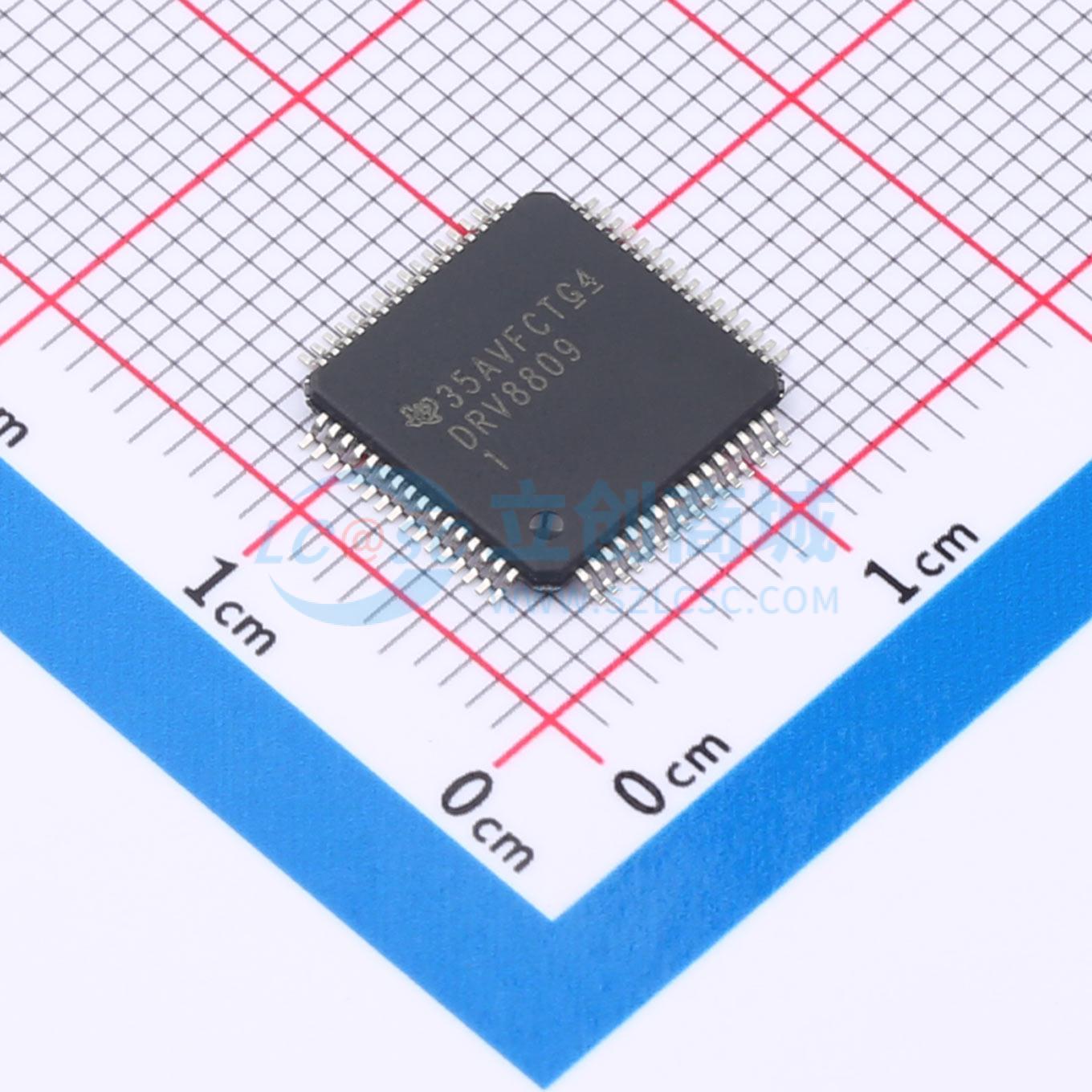

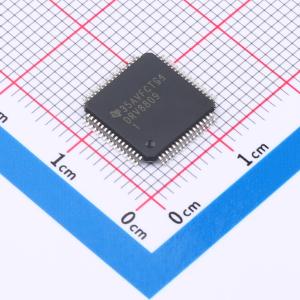

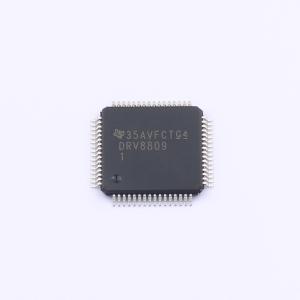

DRV8809PAP

DRV8809/DRV8810提供了一种集成式电机驱动解决方案。该芯片内部有四个H桥，可配置为八种不同的组合电机驱动控制模式。 每个H桥的输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。步进电机控制具有通过三线串行接口（SPI）可编程的16步模式。SPI输入引脚与3.3 V兼容，且能承受5 V电压。 DRV8809/DRV8810有三个DC-DC开关模式降压转换器，可生成可编程输出电压，范围为1.5 V至VDIN的80%（通道A）或最高10 V（通道B和通道C），负载电流能力最高可达1.5 A。输出可在启动时使用C_SELECT端子选择，或在运行期间使用串行接口选择。 该芯片提供内部关断功能，用于过流保护（OCP）、短路保护、过压/欠压锁定（UVLO）和热关断（TSD）。此外，该器件具有复位功能，可在通电时和向In-Reset引脚输入信号时工作。

• 可配置为八种组合电机驱动模式
• 双极步进电机驱动器，16步电流模式控制，作为步进电机驱动器时平均输出电流为800 mA
• 直流电机驱动器，每个直流电机驱动器的最大连续电流为800 mA，峰值电流为8 A/500 ns或3 A/100 ms
• 低导通电阻，在TJ = 25℃（典型值）时Rds(ON)=0.55 Ω
• 三个集成式DC-DC转换器
• 可使用C_SELECT引脚和串行接口进行开关选择，输出可通过外部电阻网络在1.5 V至VDN×0.8之间编程，三个通道均具备1.5 A的输出能力
• DC-DC转换器的工作电压范围为7 V至40 V
• 两个用于通信的串行接口

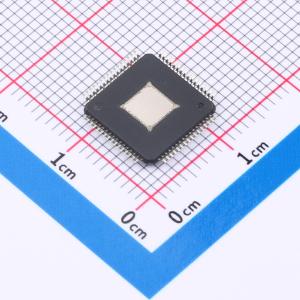

• 热增强型表面贴装64引脚QFP PowerPAD封装（环保 - 符合RoHS标准且无锑/溴）
• 掉电功能（深度睡眠模式）
• 复位信号输出（低电平有效）
• 复位（全部清除）控制输入

• 打印机
• 文档扫描仪
• 销售点系统
• 复印机
