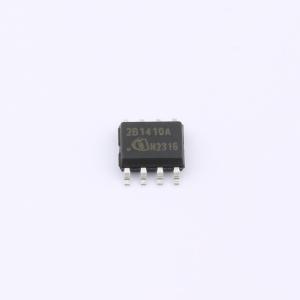

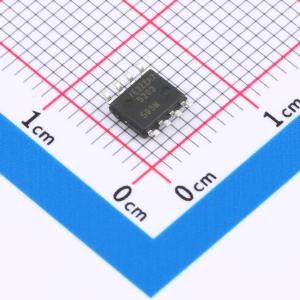

温馨提醒：图片仅供参考，商品以实物为准
2DIB1410FXUMA1
2DIB1410FXUMA1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持高达40 Mbps的数据速率，确保在较宽的环境工作温度范围（-40°C至+125°C）和生产差异范围内实现可靠的数据通信。无芯变压器（CT）技术确保对系统噪声具有高抗扰度（最小共模瞬态抗扰度为100 kV/μs），并能承受高达3000 Vrms的隔离电压（VISO）。PG-DSO-8窄体150密耳封装中的两个数据通道可简化高功率密度设计，并通过低功耗提高系统效率。提供具有不同通道配置和故障安全默认输出状态的产品变体。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2DIB1410FXUMA1
- 商品编号
- C6404739
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 40Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.7V~6.5V | |
| 工作电压(VCCB) | 2.7V~6.5V | |
| 传播延迟(tpd) | 26ns |
商品概述
ISOFACE 2DIBx41xF 双通道数字隔离器系列支持高达 40 Mbps 的数据速率，可确保在较宽的环境工作温度范围（-40℃ 至 +125℃）和生产差异范围内实现可靠的数据通信。采用的无芯变压器 (CT) 技术确保了对系统噪声的高抗扰度（CMTI 最小为 100 kV/µs），并能承受高达 3000 Vrms 的隔离电压 (V₁₅₀)。PG-DSO-8 窄体 150 密耳封装中的两个数据通道可简化高功率密度设计，并通过低功耗提高系统效率。提供具有不同通道配置和故障安全默认输出状态的产品变体。
商品特性
- 数据速率高达 40 Mbps
- 宽工作电源电压 2.7 V 至 6.5 V
- 低电流消耗（在 1 Mbps、3.3 V、15 pF 条件下，每通道最大 1.65 mA）
- 高 CMTI：100 kV/µs（最小）
- 传播延迟：典型值 26 ns，通道间失配最大 3 ns
- 最大脉冲宽度失真 3 ns
- 故障安全默认输出高（2DIBx411F）或低（2DIBx410F）选项
- 固定输入阈值（TTL）
- 宽环境工作温度范围（-40℃ 至 +125℃）
- 符合 RoHS 标准的 PG-DSO-8 窄体 150 密耳封装
应用领域
- 服务器、电信和工业开关电源 (SMPS)
- 工业自动化系统
- 电机驱动器
- 医疗设备
- 太阳能逆变器
