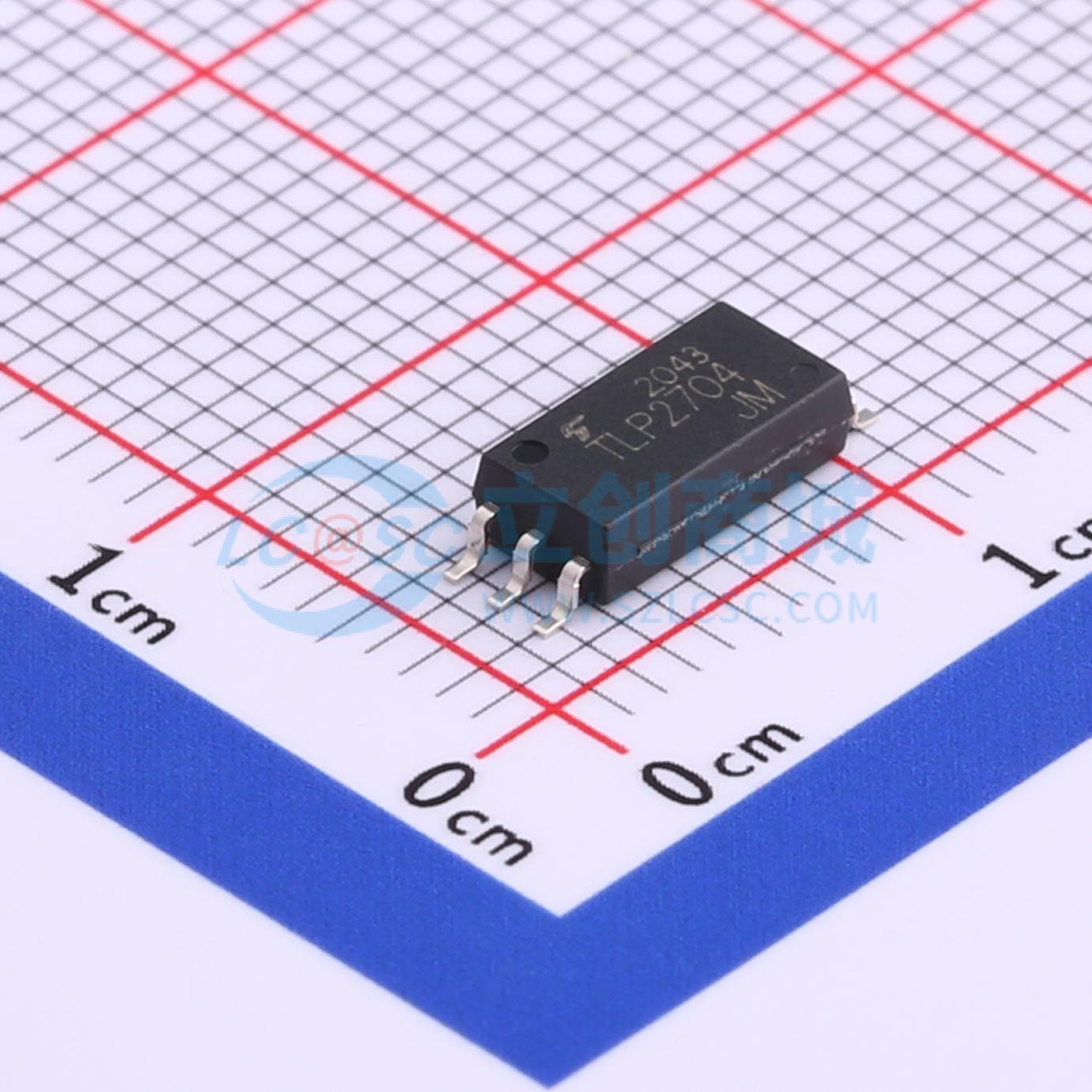

TLP2704(TP,E实物图

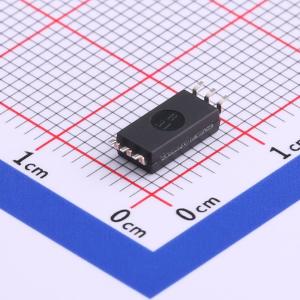

  • TLP2704(TP,E商品缩略图

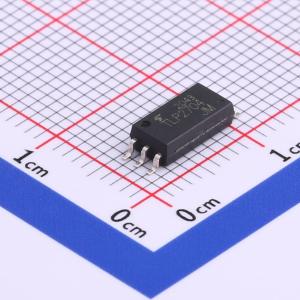

  • TLP2704(TP,E商品缩略图
  • TLP2704(TP,E商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TLP2704(TP,E

DC输入 1通道 隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由一个红外LED与一个集成的高增益、高速光电探测器光耦合组成，采用SO6L封装。支持高达125℃的工作温度。SO6L封装符合国际安全标准的加强绝缘等级要求。光电探测器有一个内部法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。保证了传播延迟时间和脉冲宽度失真的最小值和最大值，因此适用于电机控制应用中IPM和控制IC电路之间的隔离接口。
品牌名称
TOSHIBA(东芝)
商品型号
TLP2704(TP,E
商品编号
C699470
商品封装
SOP-6​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录逻辑输出光耦
输入类型DC
工作电压4.5V~30V
隔离电压(Vrms)5kV
CMTI(kV/us)20kV/us
传输速率-
通道数1
工作温度-40℃~+125℃
属性参数值
传播延迟 tpLH400ns
传播延迟 tpHL550ns
输入阈值电流(FH)5mA
输出电流15mA
耗散功率(Pd)80mW
正向压降(Vf)1.55V
直流反向耐压(Vr)5V
正向电流(If)20mA

数据手册PDF

放大查看下载PDF

优惠活动

  • 5.5折起

    购买数量

    (1500个/圆盘，最小起订量 1 个)
    个
    起订量：1 个1500个/圆盘

    总价金额：

    ￥ 0.00

    近期成交5单
