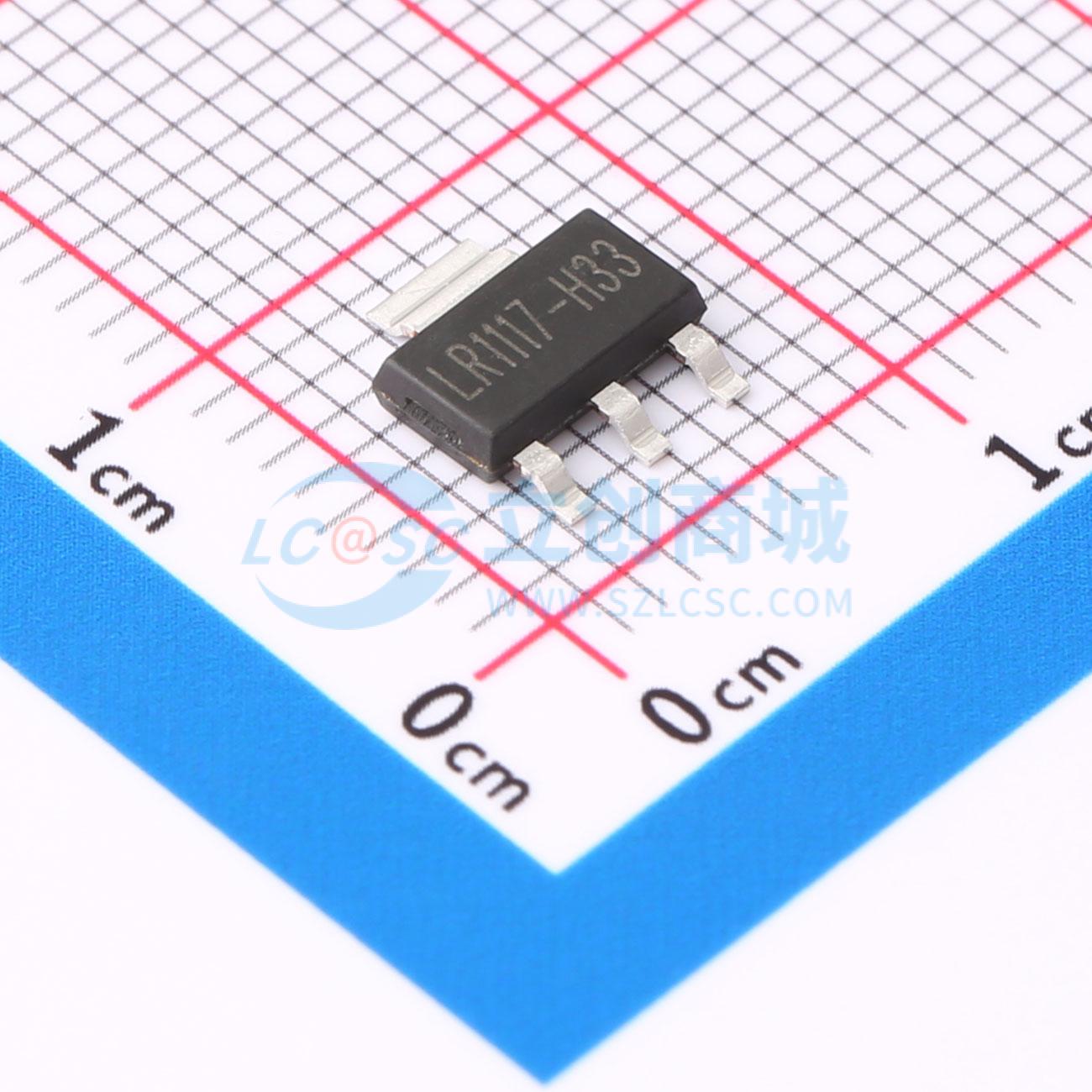

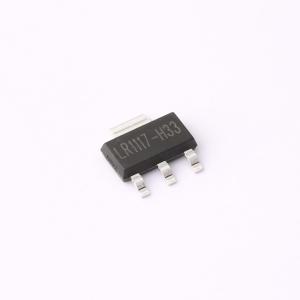

LR1117-H33
低功耗线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可提供800mA直流输出，可运行在输入输出相差1V的环境下。在最大输出电流时，电压差设计可提供最大为1.3V，且它随着输出电流的减小而减小。芯片焊接校准为参考电压的1%。这种限流起到平衡的作用，调整器和电源电路使超负载最小化。该系列包括三端可调整电压ADJ和稳压为3.3V、5.0V。
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR1117-H33
- 商品编号
- C6398171
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.268229克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.7mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护 | |
| 工作温度 | -20℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 低输入功耗
- 低输入压差
- 输入端耐压: 15V
- 静态电流: 1.7mA
- 高输出精度: ±2%
- 可提供800mA直流输出
- 可运行在输入输出相差1V的环境下
- 在最大输出电流时，电压差最大为1.3V，且随输出电流减小而减小
- 芯片焊接校准为参考电压的1%
- 限流起到平衡作用，调整器和电源电路使超负载最小化
- 包括三端可调整电压ADJ和稳压为3.3V、5.0V
应用领域
- 高效率线性标准器
- 快速整流校准器
- 3.3V到5V的线性校准器
- 电池充电器
- 笔记本的电源设备
- 现行小型计算机系统接口终端
- 电池动力仪器
