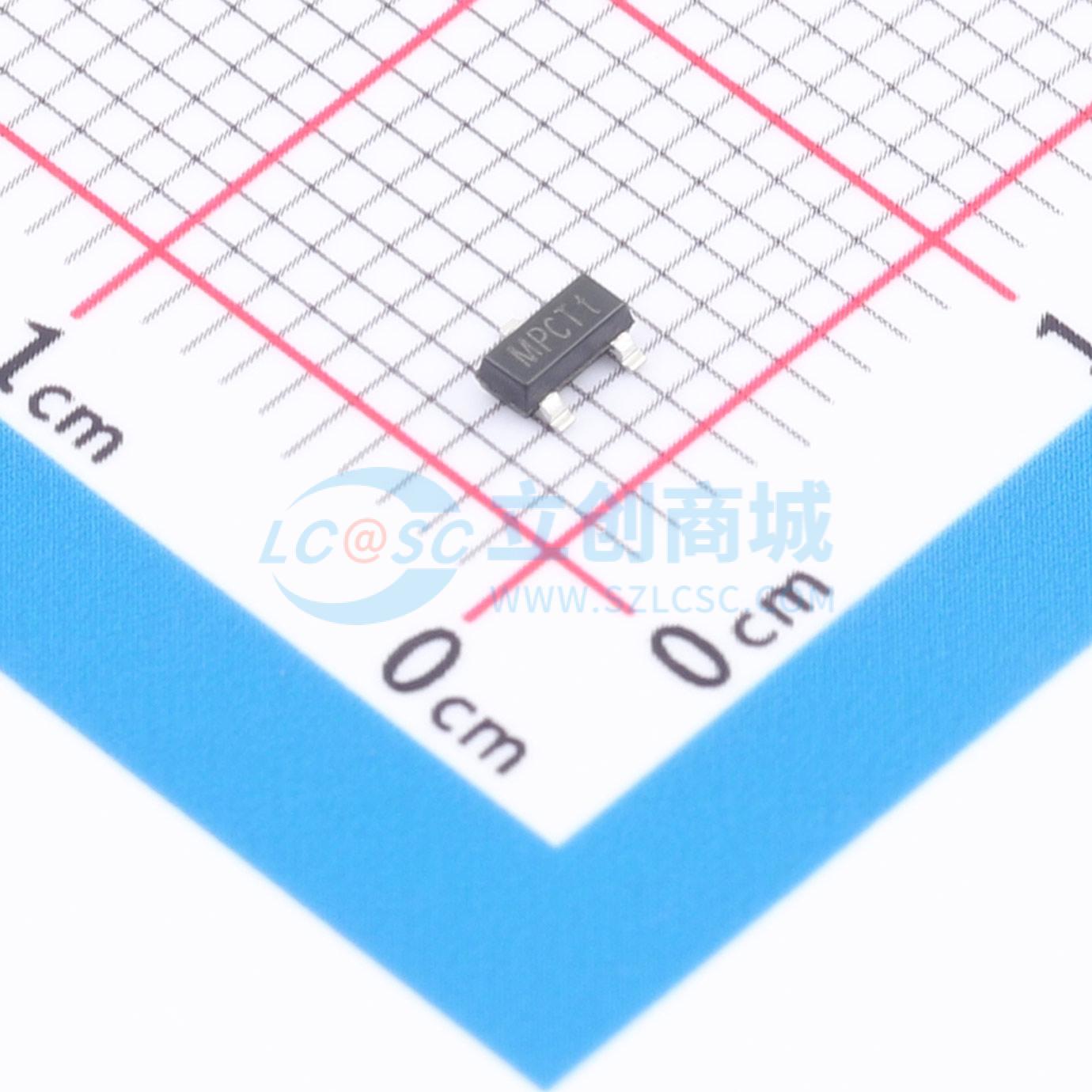

温馨提醒：图片仅供参考，商品以实物为准
SGM431XN3LG/TR
精密可编程参考电压源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种精密可编程并联电压基准，可用于许多应用。它是一种三端可调输出设备，可在所有容性负载下保持稳定。在应用中需要两个外部电容器，将输出电压设置为V_REF和36V之间的任何值。所有版本的最大工作电流为100mA。具有低动态阻抗、低噪声和低温漂系数，可确保在较宽的工作温度和电流范围内实现稳定的输出电压。这些高性能使其非常适合多种应用，如精密音频组件和反激式开关电源。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM431XN3LG/TR
- 商品编号
- C700146
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.5V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 精度 | ±1% | |
| 工作温度 | -40℃~+125℃ |
商品概述
SGM431x是一款精密可编程并联电压基准源，可用于多种应用场景。它是一种三端可调输出器件，在所有容性负载下都能保持稳定。在应用中，它需要两个外部电容器，可将输出电压设置为VREF至36V之间的任意值。所有版本的最大工作电流均为100mA。SGM431x具有低动态阻抗、低噪声和低温漂系数的特点，可确保在较宽的工作温度和电流范围内输出电压稳定。这些高性能特性使其非常适用于多种应用，如精密音频组件和反激式开关电源。
商品特性
- 可调输出电压：VREF至36V
- 灌电流能力：1mA至100mA
- ±25°C时的基准电压容差：
- SGM431：1%（标准级）
- SGM431B：0.5%（B级）
- 输出阻抗：0.1Ω（典型值）
- 温度漂移：5mV（典型值）
- 容性负载下的高稳定性
- 低输出噪声
- 工作温度范围：-40°C至+125°C
应用领域
- 便携式电池供电设备
- 电压监测
- 反激式开关电源
- 仪器仪表
- 产品测试
- 精密音频组件
