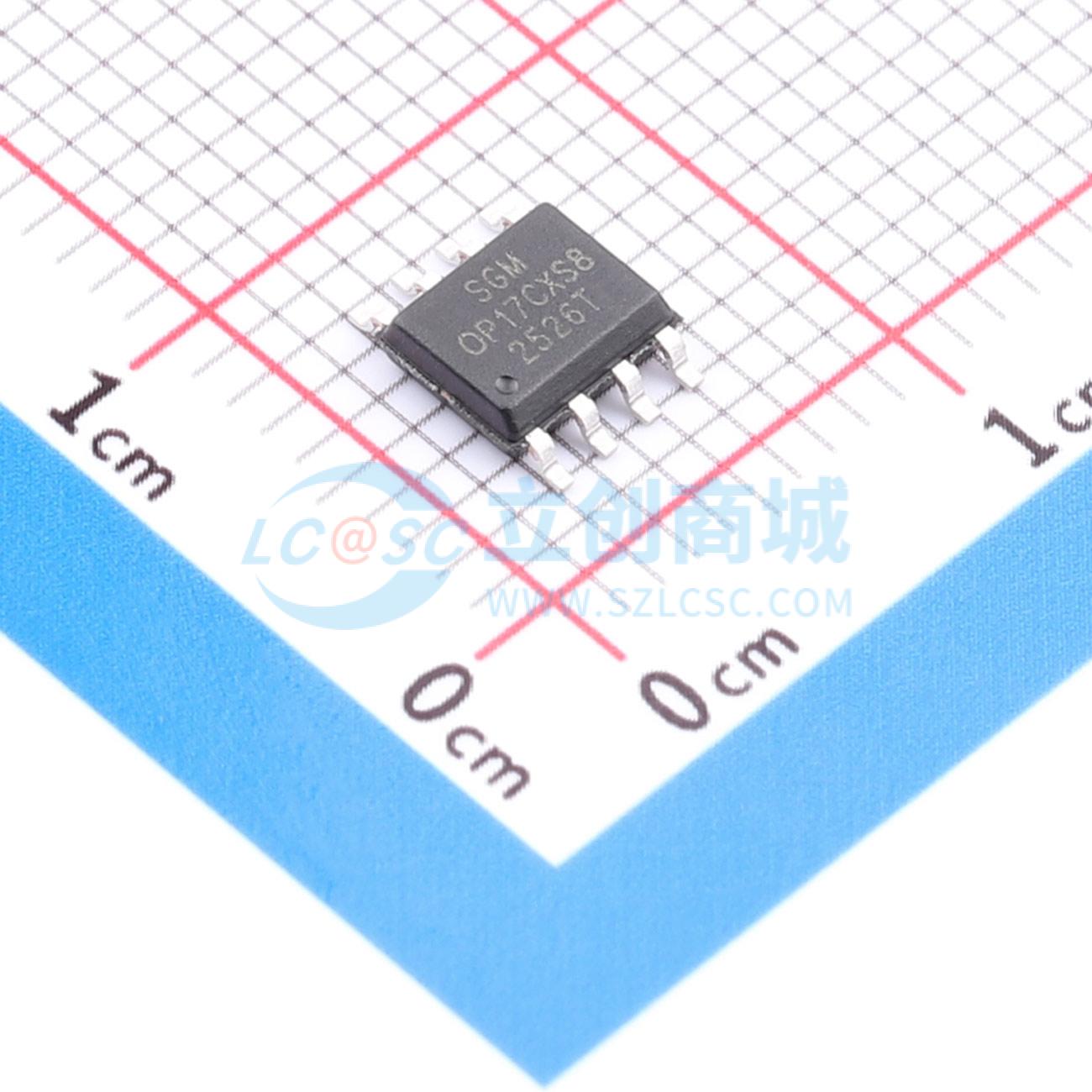

温馨提醒：图片仅供参考，商品以实物为准

SGMOP17CXS8G/TR

1.5MHz，高压，高精度，低噪声，轨到轨输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单通道SGMOP17C是一款轨到轨输出、低噪声、高精度运算放大器，具有低输入失调电压和偏置电流。它保证在4.5V至36V单电源下工作。轨到轨输出摆幅使高端和低端感应变得容易。这些特性的结合使SGMOP17C成为温度、位置和压力传感器、医疗设备和应变计放大器或任何其他需要精度和长期稳定性的4.5V至36V应用的理想选择。单通道SGMOP17C采用环保SOIC-8封装。它的工作温度范围为-40°C至 + 125°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGMOP17CXS8G/TR
商品编号: C700120
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.299125克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输出
	增益带宽积(GBW)	2.8MHz
	输入失调电压(Vos)	120uV
	输入失调电压温漂(Vos TC)	20nV/℃
	压摆率(SR)	1.3V/us
	输入偏置电流(Ib)	100pA
	输入失调电流(Ios)	600pA

	属性	参数值
	输入电压噪声密度(eN)	20nV/√Hz@1kHz
	共模抑制比(CMRR)	135dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	450uA
	输出电流	50mA
	工作温度	-40℃~+125℃
	单电源电压	4.5V~36V
	双电源电压(Vee~Vcc)	-18V~-2.5V；2.5V~18V
	功能特性	-

商品概述

SGMOP17C 是一款单通道、轨到轨输出、低噪声、高精度运算放大器，具有低输入失调电压和偏置电流。其工作电压保证为 4.5V 至 36V 单电源。轨到轨输出摆幅便于高侧和低侧检测。这些特性使其成为温度、位置和压力传感器、医疗设备、应变计放大器或任何其他需要高精度和长期稳定性的 4.5V 至 36V 应用的理想选择。该器件采用绿色 SOIC-8 封装，工作温度范围为 -40°C 至 +125°C。

商品特性

低失调电压：120μV（最大值）
轨到轨输出摆幅
4.5V 至 36V 单电源工作
电压增益：135dB（典型值）
电源抑制比：145dB（典型值）
共模抑制比：125dB（典型值）
0.1Hz 至 10Hz 噪声：1μVₚ₋ₚ
输入电压噪声密度：56nV/√Hz（在 1kHz 时）
增益带宽积：1.5MHz
低电源电流：480μA（典型值）
过载恢复时间：3μs（典型值）
-40°C 至 +125°C 工作温度范围
采用绿色 SOIC-8 封装

应用领域

温度测量
压力传感器
精密电流检测
电子秤
应变计放大器
