温馨提醒：图片仅供参考，商品以实物为准

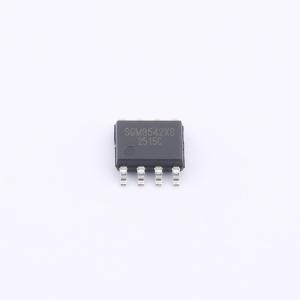

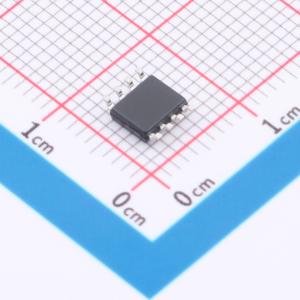

SGM8542XS/TR
1.1MHz、46μA、轨到轨输入输出、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM8541（单通道）、SGM8542（双通道）和 SGM8544（四通道）是低成本、轨到轨输入和输出的电压反馈放大器。它们具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压可达 2.1V，最大推荐电源电压为 5.5V。SGM8541/2/4 每通道放大器在低电流消耗（46μA）的情况下可提供 1.1MHz 的带宽
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8542XS/TR
- 商品编号
- C700020
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 520V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 89uA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V |
