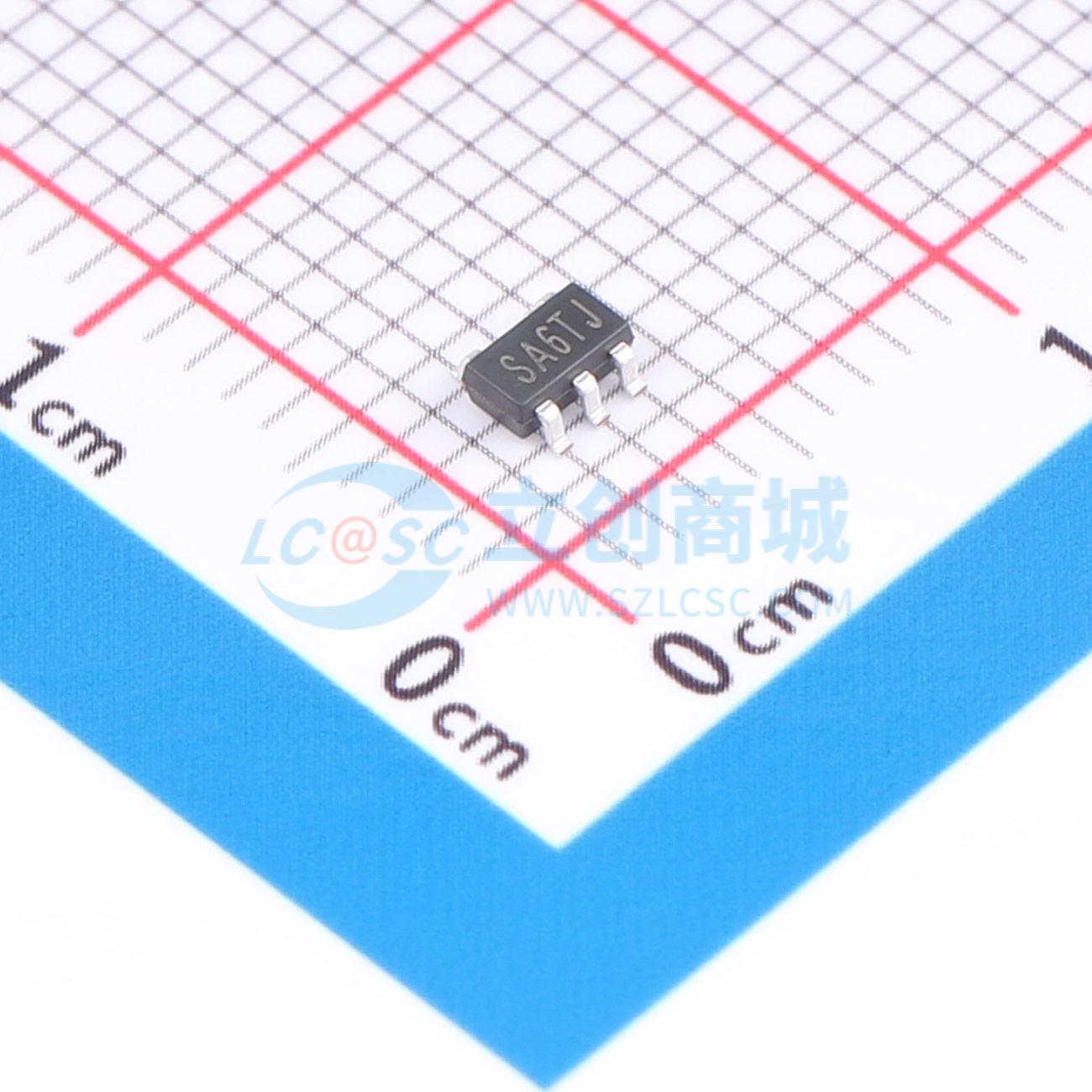

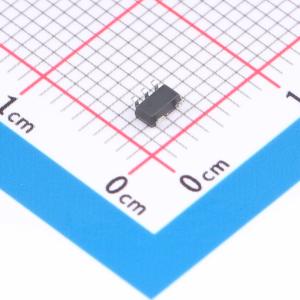

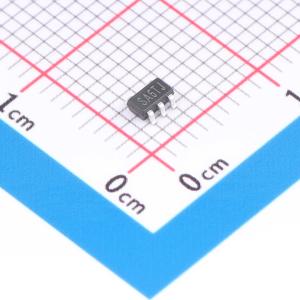

SGM8301YN5G/TR

高速、高压、轨到轨输出放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM8301YN5G/TR
商品编号: C699996
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0898克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	-
	轨到轨	轨到轨输出
	增益带宽积(GBW)	-
	输入失调电压(Vos)	5mV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	-
	输入偏置电流(Ib)	-
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	-
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+85℃
	单电源电压	4.5V~12V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

SGM8301（单路）、SGM8302（双路）和 SGM8304（四路）是单位增益稳定器件，结合了高速性能和轨到轨输出。这些器件适用于输入或输出暴露于外界的应用，如视频和通信。这些器件可以由 ±2.25V 至 ±6V 的双电源供电，也可以由 4.5V 至 12V 的单电源供电。输入共模电压范围可扩展到负电源轨（单电源应用中为地）。SGM8301/2/4 每个放大器仅消耗 8.5mA 的静态电源电流，同时实现 100MHz 的 -3dB 带宽、56MHz 的 -0.1dB 增益平坦度小信号带宽和 155V/μs 的压摆率。SGM8301 单路器件有绿色 SOT - 23 - 5、MSOP - 8 和 SOIC - 8 封装。SGM8302 双路器件有绿色 SOIC - 8 和 MSOP - 8 封装。SGM8304 四路器件有绿色 SOIC - 14 和 TSSOP - 14 封装。SGM8301/2/4 的工作温度范围为 -40°C 至 +85°C。

商品特性

4.5V 至 12V 单电源或 ±2.25V 至 ±6V 双电源
高速：100MHz -3dB 带宽，56MHz -0.1dB 增益平坦度，155V/μs 压摆率
轨到轨输出
低差分增益/相位：0.02% / 0.02°
高输出驱动：103mA
-40°C 至 +85°C 工作温度范围
小封装：SGM8301 有 SOT - 23 - 5、SOIC - 8 和 MSOP - 8 封装
SGM8302 有 MSOP - 8 和 SOIC - 8 封装
SGM8304 有 SOIC - 14 和 TSSOP - 14 封装

应用领域

视频线路驱动器
视频点播
机顶盒
视频监控系统
模数转换器接口
