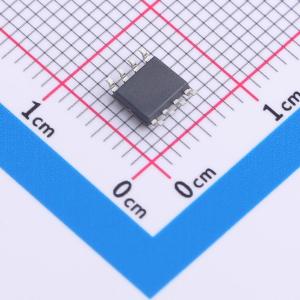

温馨提醒：图片仅供参考，商品以实物为准
MAX3485CSA-JSM
3.3V、12Mbps半双工RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、限摆率、RS-485/RS-422收发器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MAX3485CSA-JSM
- 商品编号
- C6395158
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±8kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 半双工 |
商品概述
MAX3485是一款低功耗半双工收发器，符合RS-485和RS-422标准。它包含一个驱动器和一个接收器。驱动器的转换速率没有限制，可以传输高达12 Mbps的数据。这些收发器在驱动器禁用且未加载或满载时，消耗的电源电流为120 μA至500 μA之间。所有部件都由单个3.3V电源供电。驱动器具有短路电流限制，并通过热关断电路防止过大的功率损耗，该电路会将驱动器输出置于高阻态。接收器输入具有故障保护功能，如果输入开路，则保证输出逻辑高电平。该器件的人体模型ESD耐受性超过±8 kV，IEC61000-4-2空气放电方法下的ESD耐受性超过±15 kV。
应用领域
- 低功耗RS-485系统
- 电信
- 分组交换
- 工业控制局域网
- 数据集中
- 数据多路复用器
- 综合业务数字网络（ISDN）
