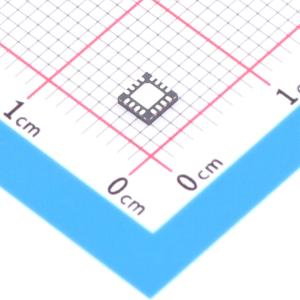

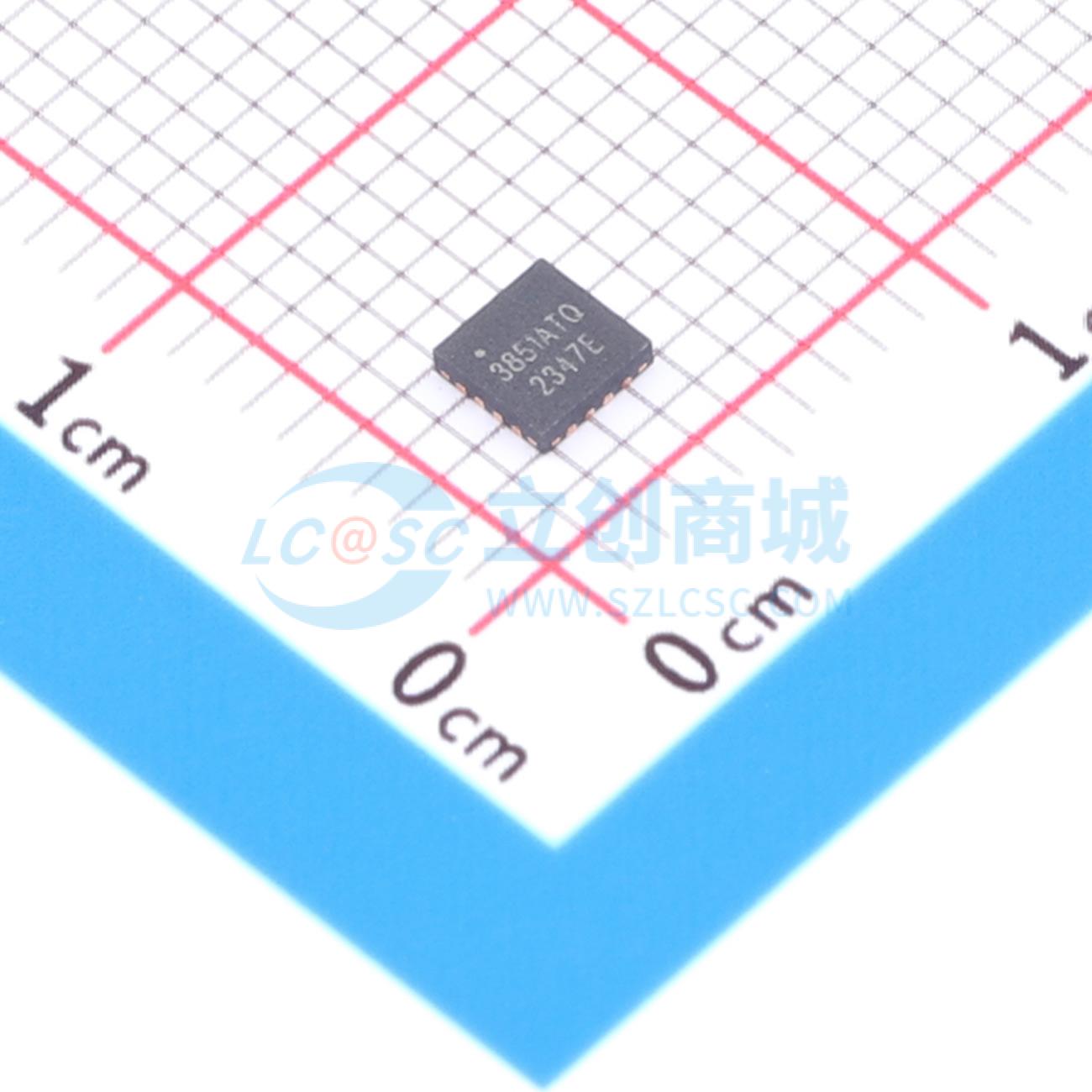

温馨提醒：图片仅供参考，商品以实物为准
SGM3851AYTQ16G/TR
SGM3851AYTQ16G/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM3851AYTQ16G/TR
- 商品编号
- C699664
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.099056克(g)
商品参数
参数完善中
商品概述
SGM3851A专为为需要VAVDD、VELVDD和VELVSS的AMOLED显示屏供电而设计。该器件集成了两个升压转换器（VO1用于VELVDD，VO3用于VAVDD）和一个反相降压 - 升压转换器VO2用于VELVSS。三个转换器的输出电压均可通过数字接口控制引脚（CTRL）以数字步进方式进行编程。 SGM3851A采用绿色TQFN - 3×3 - 16L封装。其工作环境温度范围为 -40℃至 +85℃。
商品特性
- 输入电压范围：2.9V至4.5V
- 同步升压转换器（ELVDD）
- 输出电压：4.6V至5.0V，步进为100mV
- 默认输出电压：4.6V
- 精度：1.2%
- 输出电流能力：400mA
- 用于路径损耗补偿的输出电压感应引脚（FBS）
- 同步反相降压 - 升压转换器（ELVSS）
- 输出电压： -5.4V至 -1.4V，步进为100mV
- 默认输出电压： -2.5V
- 在 -2.5V时精度：1.6%（±40mV）
- 输出电流能力：400mA
- 同步升压转换器（AVDD）
- 输出电压：5.8V至7.9V，步进为300mV
- 默认输出电压：6.1V
- 精度：1.2%
- 输出电流能力：100mA
- V和VOUT双向隔离
- 短路保护（SCP）
- 过载保护
- 热关断
- VELVSS启动延迟：10ms
- 短路和过载保护检测时间：1ms
- 采用绿色TQFN - 3×3 - 16L封装
应用领域
- 智能手机和平板电脑
- 有源矩阵OLED显示屏
