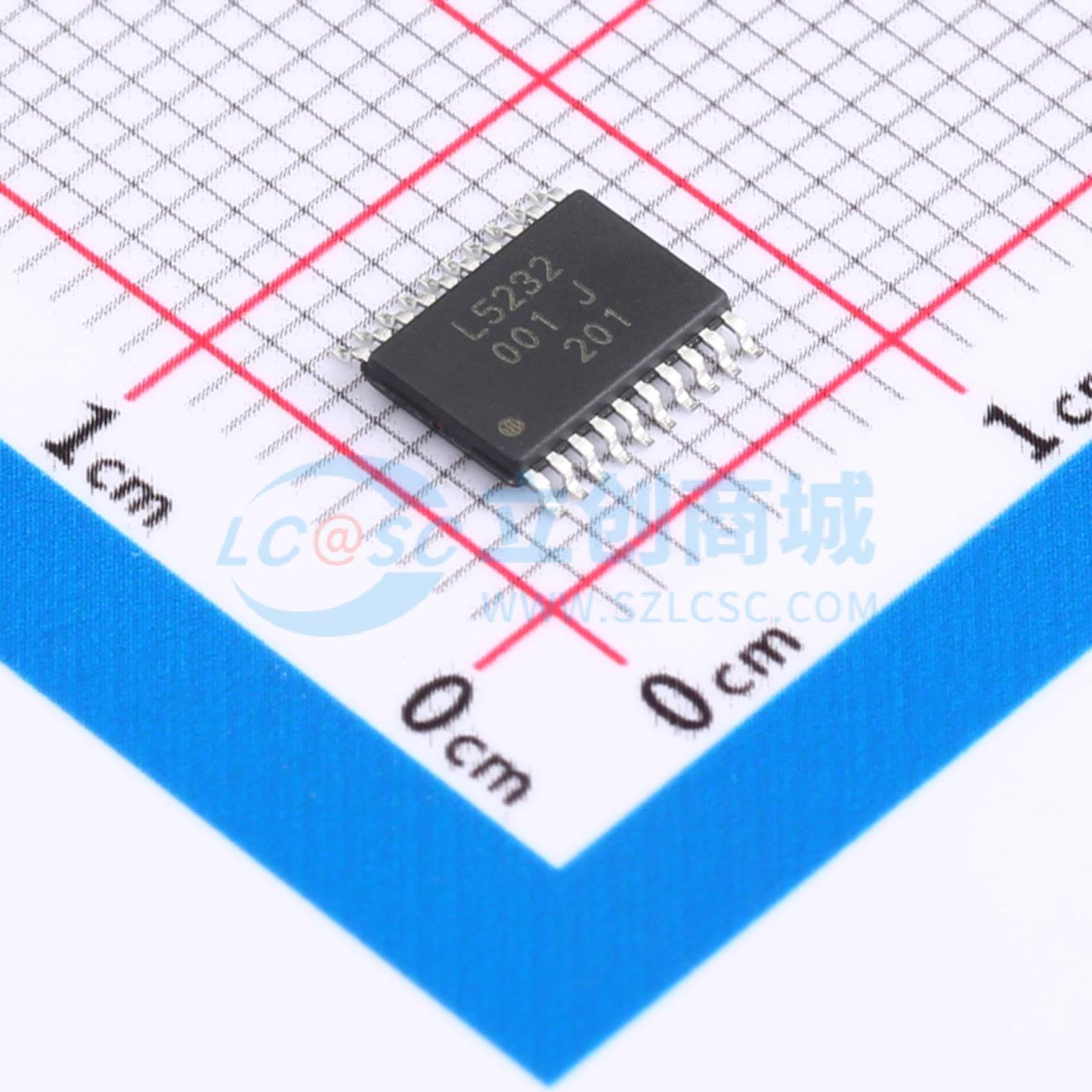

温馨提醒：图片仅供参考，商品以实物为准
ML5232-001TDZ07GL
14 系列锂离子可充电电池过压保护器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- ML5232-001TDZ07GL
- 商品编号
- C6374509
- 商品封装
- TSSOP20
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 输入电压 | 7V~80V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ |
商品概述
ML5232是一款用于14节串联锂离子可充电电池组的过压保护IC。如果在任何单节电池上检测到过压情况，它会在N沟道开漏报警输出端输出“L”电平，在CMOS报警输出端输出“H”电平。
商品特性
- 14节串联电池高精度过压检测
- 进行单节电池监测
- 通过短接电池输入支持较少的电池节数
- 过压检测阈值/精度：4.35 V ±20 mV（最大值）
- 过压释放阈值/精度：3.90 V ±30 mV（最大值）
- 集成检测延迟定时器
- 过压检测延迟2秒
- 过压释放延迟：0.2秒
- 在客户测试模式下，过压检测和释放延迟降至0.1秒
- 双过压报警输出
- OVN引脚（N沟道开漏）和OV引脚（CMOS）均可用于过压报警输出
- 外部控制过压报警
- 通过CTRL引脚输入启用OVN和OV报警
- 多种过压阈值和检测延迟可重新定义，并作为代码产品提供
- 低电流消耗
- 正常工作状态：2.5 μA（典型值），8 μA（最大值）
- 过压状态：4.5 μA（典型值），15 μA（最大值）
- 电源电压：+7 V至+80 V
- 工作温度：-40 °C至+105 °C
- 封装：20引脚TSSOP
应用领域
- 电动工具和园艺工具
- 无线吸尘器
- 电动自行车和电动助力自行车
- 不间断电源（UPS）
- 储能系统（ESS）
