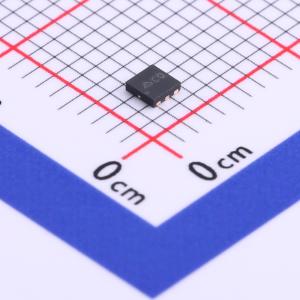

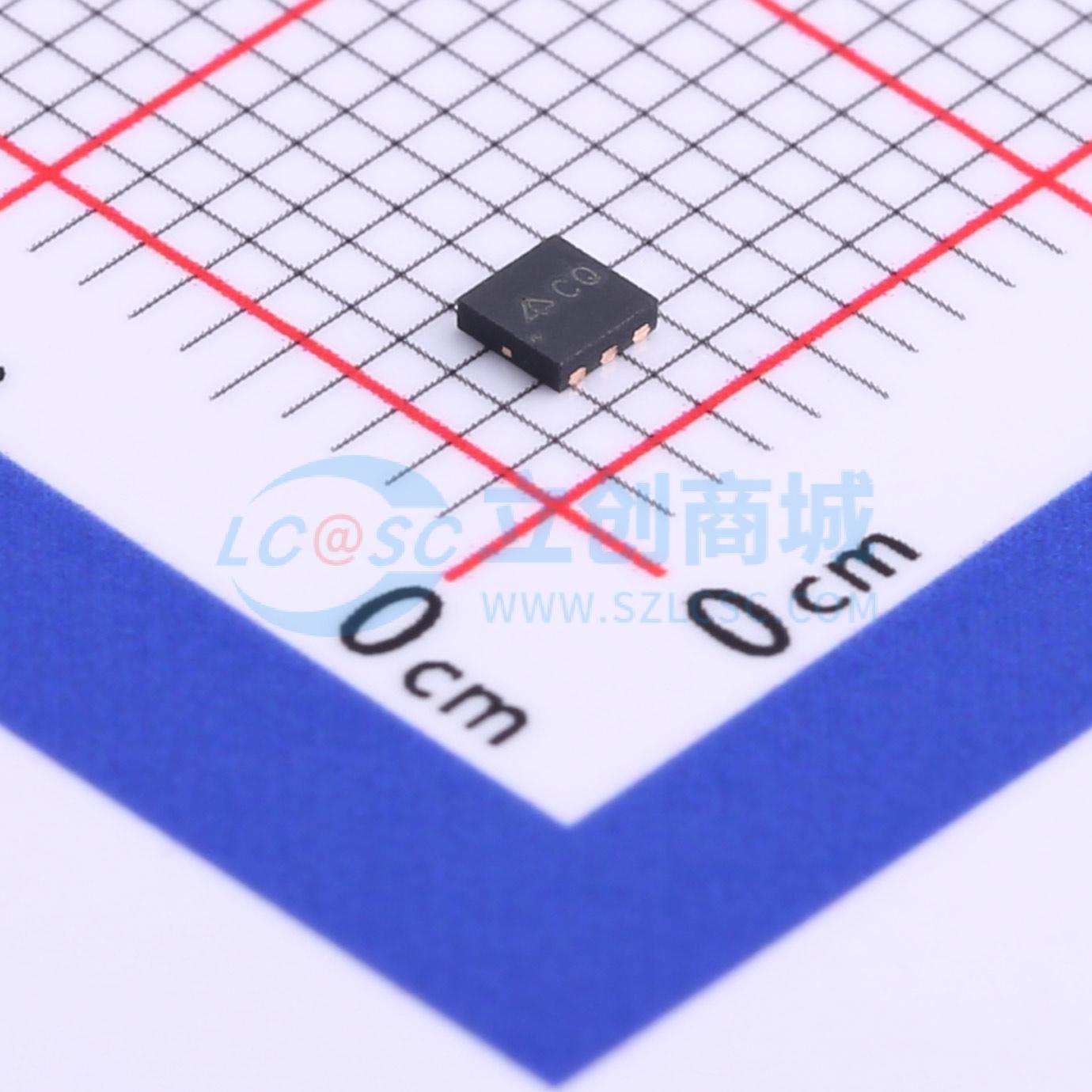

AP3428DNTR-G1

1A 1.5MHz DC-DC降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP3428/A是一款1A输出电流的1.5MHz DC-DC降压转换器,支持2.5V至5.5V的输入电压范围,输出电压可调范围为0.6V至输入电压。该器件采用内部功率开关和同步整流技术,具有高效率和低外部组件数量的特点。关断模式下,输入与输出断开,关断电流小于1μA。其他特性包括过温保护、短路保护和欠压锁定。
品牌名称: DIODES(美台)
商品型号: AP3428DNTR-G1
商品编号: C698228
商品封装: UDFN2020-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

AP3428/A是一款1A降压型DC-DC转换器。在重载情况下，恒定频率PWM控制具有出色的稳定性和瞬态响应，无需外部补偿元件。 AP3428/A支持2.5V至5.5V的输入电压范围，可使用单节Li+/锂聚合物电池、多节碱性/镍氢电池及其他标准电源。输出电压可在0.6V至输入电压范围内调节。AP3428/A采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。关机时，输入与输出断开，关机电流小于1μA。其他关键特性包括过温保护、短路保护和欠压锁定，可防止电池深度放电。 AP3428/A可提供最大1A的输出电流，而空载静态电流仅为40μA。超低RDS(ON)集成MOSFET和100%占空比操作，使AP3428/A成为需要低压差阈值的高输出电压、大电流应用的理想选择。脉冲跳跃模式可在轻载条件下保持高效率。 AP3428/A提供TSOT25、TSOT25（SM型）、UDFN2020 - 6（J型）封装。

商品特性

输出电流：高达1A
输出电压：0.6V至输入电压
输入电压：2.5V至5.5V
0.6V参考电压，精度±2%
40μA（典型值）空载静态电流
关机电流：<1μA
100%占空比操作
1.5MHz开关频率
内部软启动
无需外部补偿
限流保护
热关断
TSOT25、TSOT25（SM型）、U - DFN2020 - 6（J型）封装
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

后置DC - DC电压调节
机顶盒
笔记本电脑
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
