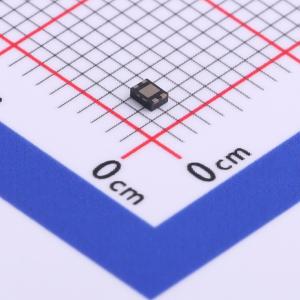

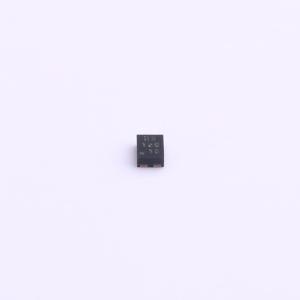

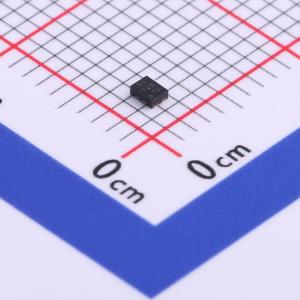

VRH1202LLX

输入6V 输出1.2V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Single Output LDO / 单路输出稳压器
品牌名称: AnaSem(安纳森)
商品型号: VRH1202LLX
商品编号: C697956
商品封装: LLP-4(1.2x1.6)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

VRH系列是正电压调节器，通过低电流消耗实现高速、低压差和高精度输出。通过Vref控制温度特性，输出电压在给定温度范围内可保证在±1%以内。它可使用低ESR电容器作为输出稳定电容。通过使EN = VSS，可利用内部开关对已充电的ESR电容器进行放电，从而使VOUT迅速回到VSS电平。为避免输出晶体管的电流容量超出限制，内置了过流保护电路。

商品特性

输出电压范围：0.9V ~ 5.0V（以0.05V为步进可选）
工作电压范围：1.6V ~ 6.0V
高精度输出电压：±1%（VOUT = 1.95V ~ 5.0V）/ ±20mV（VOUT = 0.9V ~ 1.9V）
最大输出电流：250mA
压差：典型值90mV（输出 = 3.0V，IOUT = 100mA）
低电流消耗：典型值25μA
高纹波抑制比：1kHz时典型值75dB
低ESR电容器：1.0μF陶瓷电容器
工作温度范围：-40℃ ~ +85℃
内置过流保护器：限流值：300mA
CL高速自动放电
内置开/关电路
小封装：SOT - 25（2.9x2.8x1.1mm）、LLP - 4（1.2x1.6x0.6mm）、SDFN - 4（1.0x1.0x0.4mm）

应用领域

电池供电设备
手机
数码/摄像机
便携式游戏机
手持仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.2V
	输出电流	250mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	90mV@(100mA)
	静态电流(Iq)	25uA
	特性	过流保护；带使能；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
