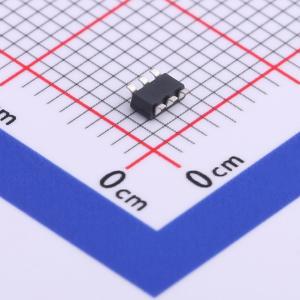

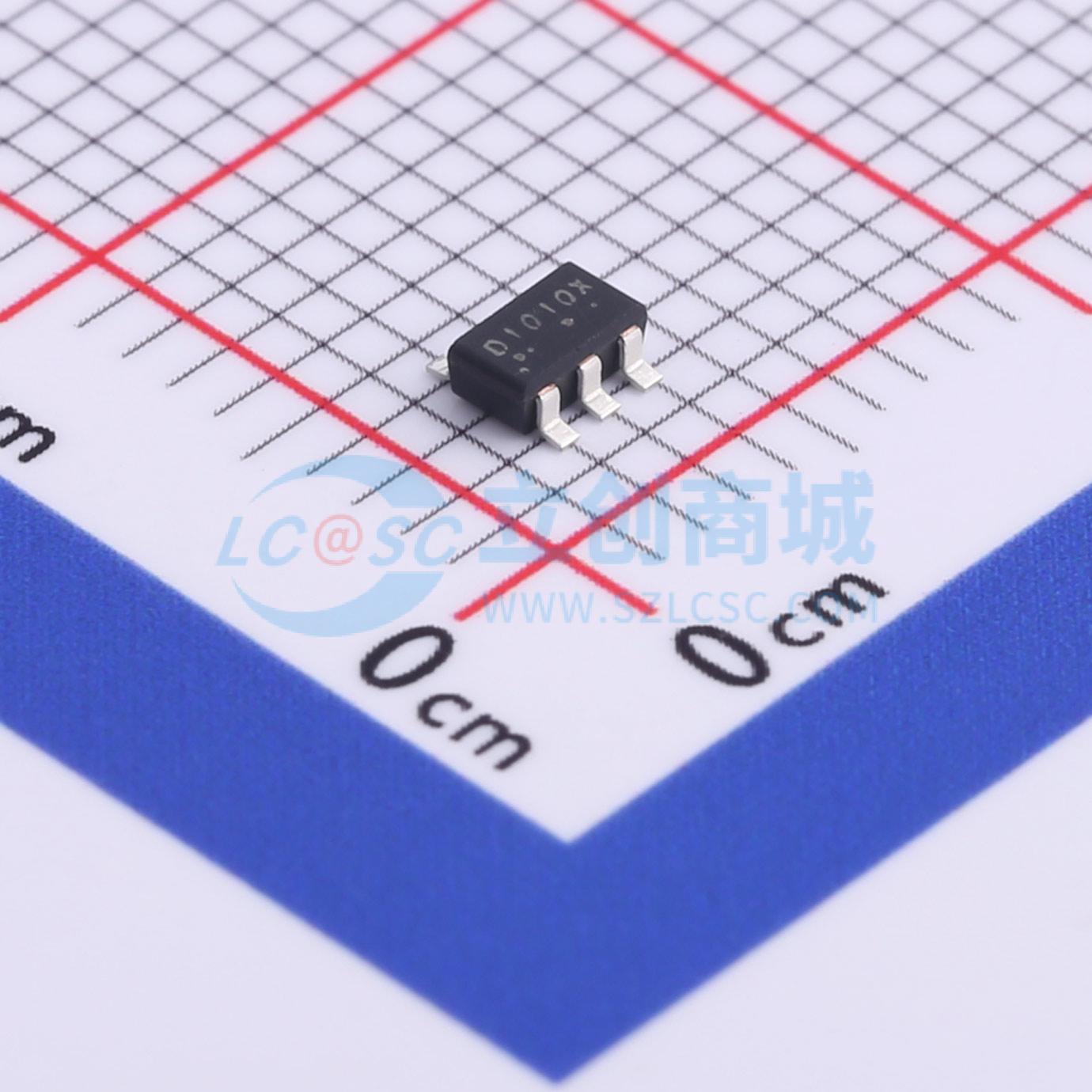

VRD1010LTX

输入6V 输出1V 1V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VRD系列是双路正电压稳压器，通过低电流消耗实现高速、低压差和高精度输出。由于每个稳压器完全独立，可降低各稳压器之间的串扰。通过Vref控制温度特性，输出电压在给定温度范围内可保证在±1%以内
品牌名称: AnaSem(安纳森)
商品型号: VRD1010LTX
商品编号: C697892
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

VRD系列是双路正电压稳压器，通过低电流消耗实现高速、低压差和高精度输出。由于每个稳压器完全独立，可降低各稳压器之间的串扰。通过Vref控制温度特性，输出电压在给定温度范围内可保证在±1%以内。它可使用低ESR电容作为输出稳定电容。通过使CE = VSS，可利用内部开关对已充电的ESR电容进行放电，从而使VOUT迅速回到VSS电平。为防止输出晶体管的电流容量过载，内置了过流保护电路。

商品特性

输出电压范围：0.8V ~ 5.0V（以0.05V为步进可选）
工作电压范围：1.6V ~ 6.0V
高精度输出电压：±1%（Vout = 1.95V ~ 5.0V）/ ±20mV（Vout = 0.8V ~ 1.9V）
最大输出电流：250mA/通道
压差电压：典型值90mV（输出 = 3.0V，IOUT = 100mA）
低电流消耗：典型值25μA/通道
高纹波抑制比：1KHz时典型值75dB
低ESR电容：1.0μF陶瓷电容
工作温度范围：-40°C ~ +85°C
内置过流保护器：限流值300mA
CL高速自动放电
内置开/关电路
小封装：SOT - 26（2.9×2.8×1.1mm），LLP - 6（1.8×2.0×0.6mm）

应用领域

电池供电设备
手机
数码/摄像机
便携式游戏机
手持仪器

数据手册PDF

放大查看下载PDF

优惠活动

8.2折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	-
	工作电压	6V
	输出电压	1V
	输出电流	250mA；250mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	25uA
	噪声	-
	特性	过流保护；带使能；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	2
