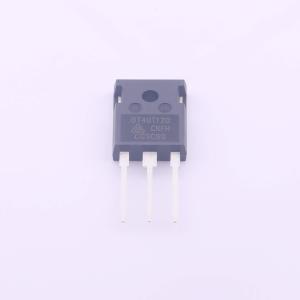

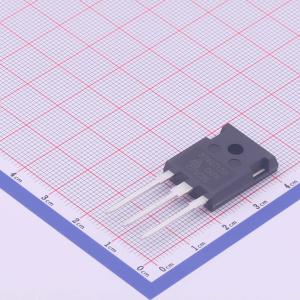

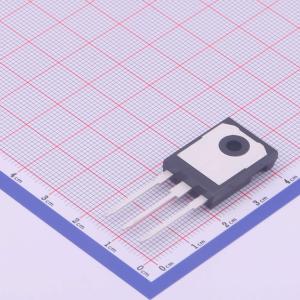

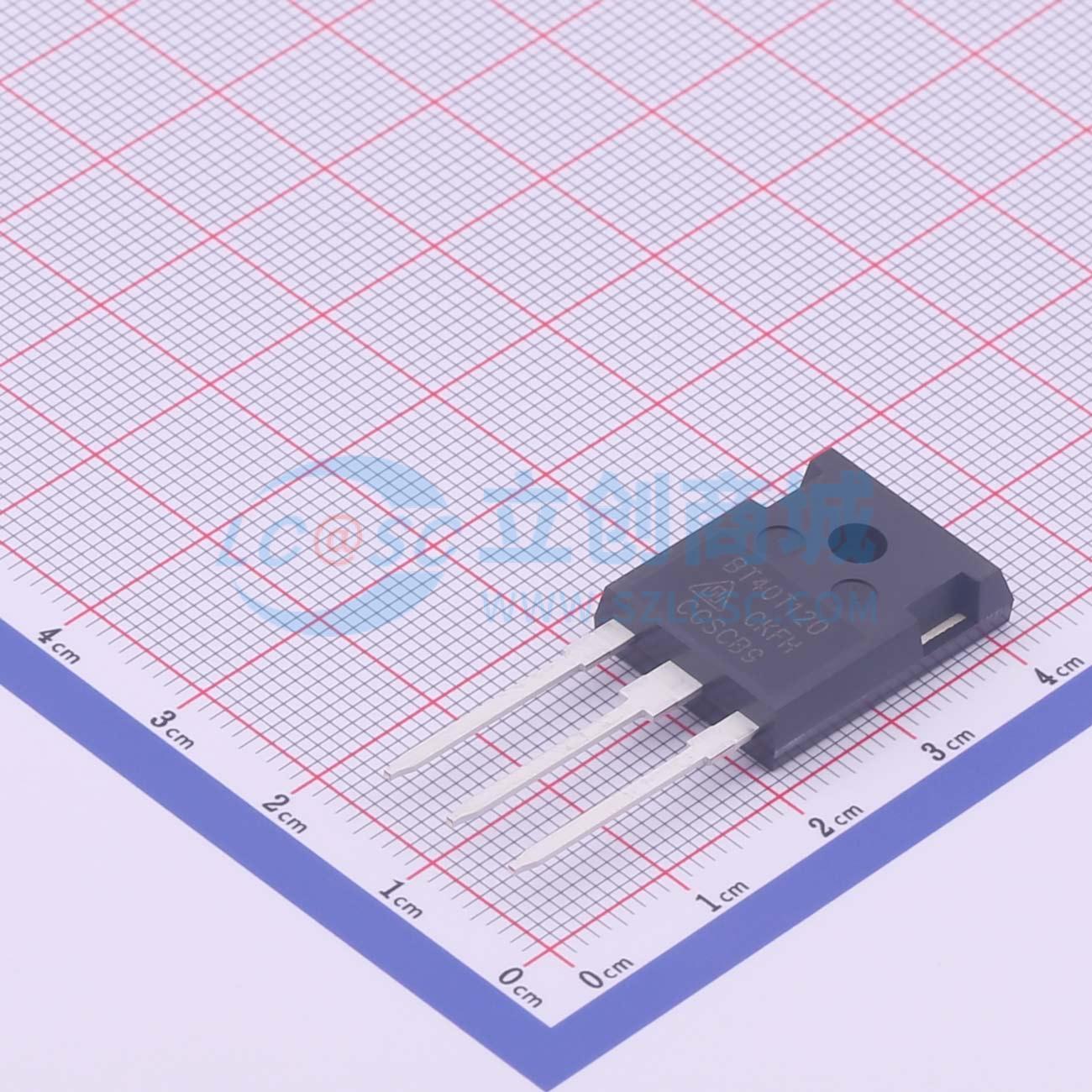

BT40T120CKFH
BT40T120CKFH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 华润华晶
- 商品型号
- BT40T120CKFH
- 商品编号
- C696831
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 278W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 239nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.823nF | |
| 输出电容(Coes) | 170pF | |
| 反向传输电容(Cres) | 94pF | |
| 开启延迟时间(Td(on)) | 62ns | |
| 关断延迟时间(Td(off)) | 265ns | |
| 导通损耗(Eon) | 3.3mJ | |
| 关断损耗(Eoff) | 1.4mJ | |
| 反向恢复时间(Trr) | 80ns | |
| 工作温度 | - |
