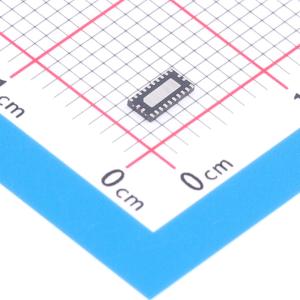

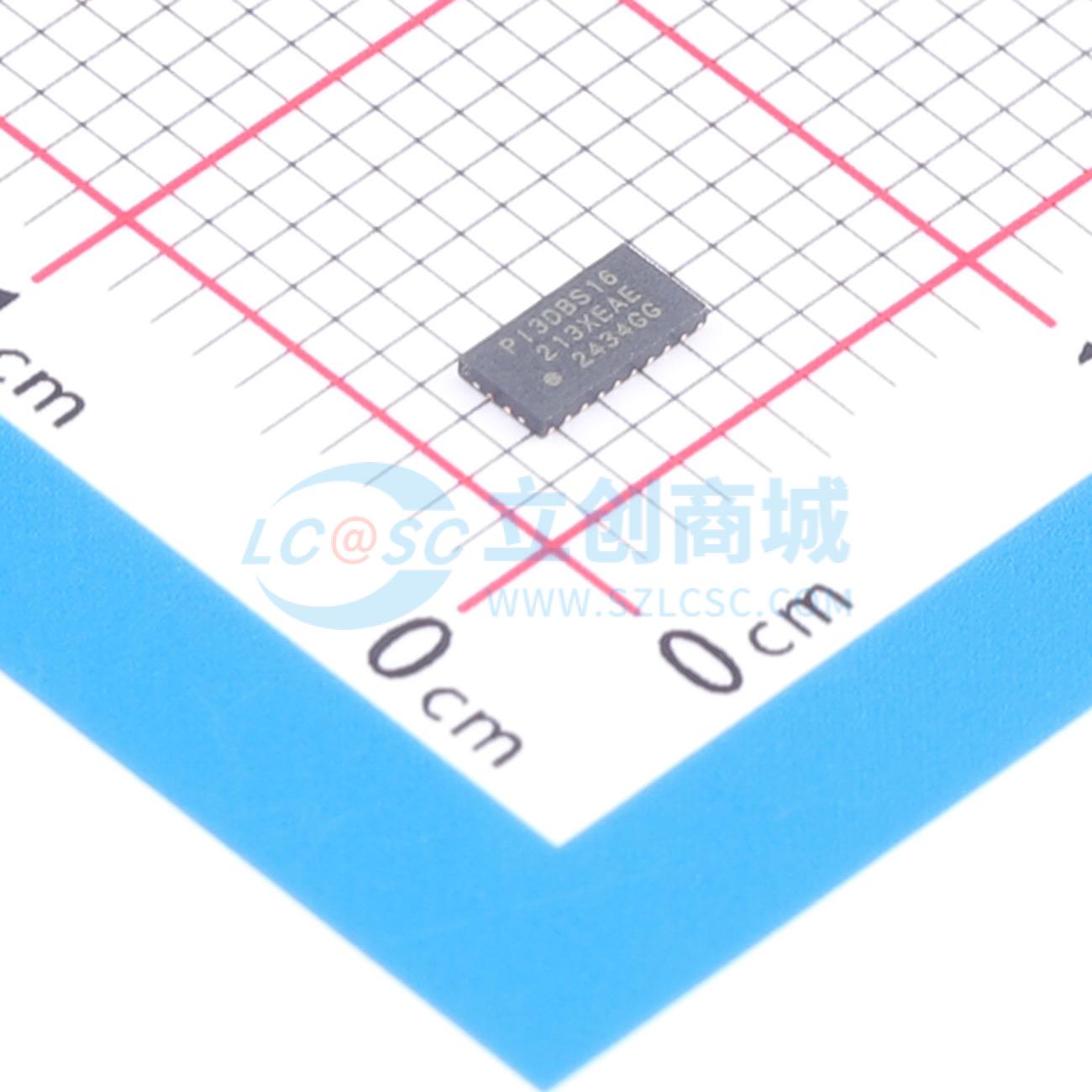

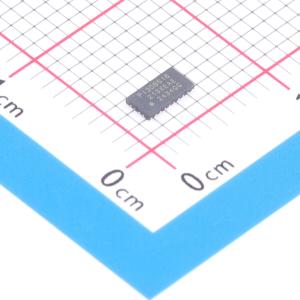

温馨提醒：图片仅供参考，商品以实物为准
PI3DBS16213XEAEX
1-20Gbps单通道3 1复用器/解复用器开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PI3DBS16213是一款6通道至2通道的差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，最高数据速率可达20Gbps。采用独特的设计技术，将开关的阻抗降至最低，从而使通过开关产生的衰减最小
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3DBS16213XEAEX
- 商品编号
- C6357355
- 商品封装
- X1-QFN-24(2x4)
- 包装方式
- 编带
- 商品毛重
- 0.1295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 12GHz |
商品概述
PI3DBS16213是一款6通道至2通道的差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，数据速率高达20Gbps。采用独特的设计技术，将开关的阻抗降至最低，使通过开关的衰减最小。这种独特的设计技术还针对USB3.0、USB3.1、10GE、PCIe4、雷电3和SAS3.0信号进行了布局优化，可将高速信号所需的通道间偏斜和通道间串扰降至最低。
商品特性
- 2个差分通道，3:1复用/解复用
- 适用于USB3.0、USB3.1、10GE、PCIe4、雷电3和SAS3.0等应用，数据速率高达20Gbps
- 双向操作
- 3dB带宽：12GHz
- 低比特间偏斜，典型值3ps
- 低通道间偏斜，典型值10ps
- 低插入损耗：5GHz时为 -1.2dB，8GHz时为 -2dB，10GHz时为 -2.9dB
- 回波损耗：2.5GHz时为 -20dB，4.0GHz时为 -18dB，5GHz时为 -16dB，8GHz时为 -9dB，10GHz时为 -6dB
- 低功耗 - 典型值300μA
- 电源电压3.3V
- 工业温度范围：-40℃至85℃
- 封装（无铅环保）：– 30引脚，TQFN（ZL30），2.5×4.5mm – 24引脚，X1QFN（XEA24），2×4mm
应用领域
- 路由高速差分信号，如USB3.1 Gen 2、SAS3、PCIe4、TB3
