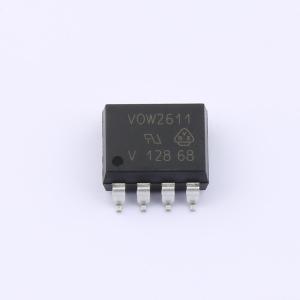

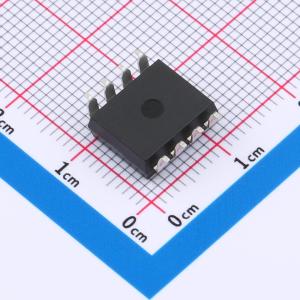

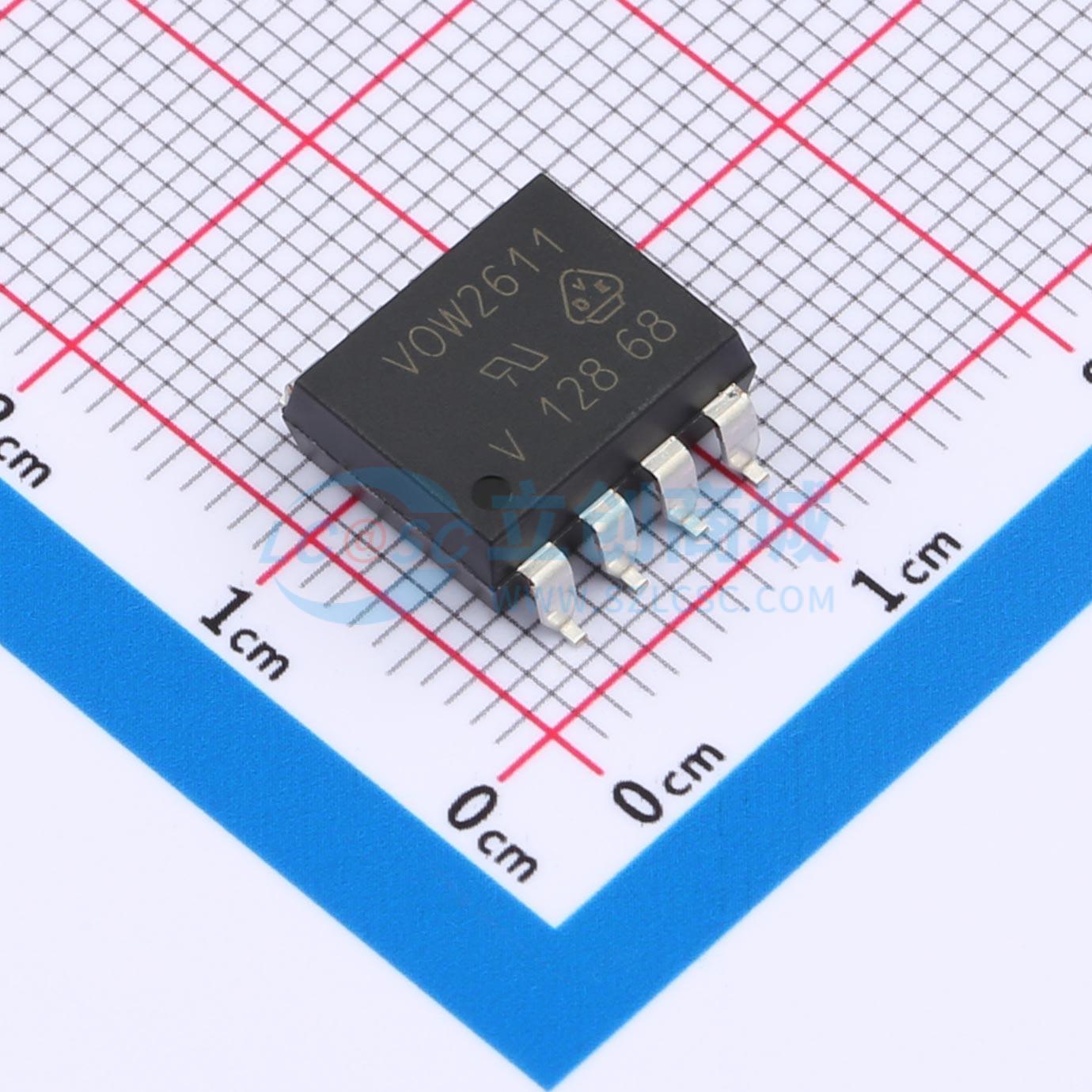

VOW2611-X017T
VOW2611-X017T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 10 MBd 宽体光耦合器均由一个 GaAlAs 红外发光二极管组成，并与集成光电探测器进行光耦合。该探测器集成法拉第屏蔽，可提供高功率开关应用所需的高水平噪声隔离。Vishay 的 10 MBd 宽体耦合器具有高隔离距离，外部爬电距离 >10 mm。这使得这些器件成为工作电压超过 1000 V 的应用的理想选择。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOW2611-X017T
- 商品编号
- C6349886
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1.321333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5.3kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.7V |
商品概述
两款10 MBd宽体光耦合器均由一个GaAlAs红外发光二极管和一个集成光电探测器光耦合而成。该探测器集成了法拉第屏蔽层，可提供高功率开关应用所需的高水平噪声隔离。 威世（Vishay）的10 MBd宽体耦合器具有较大的隔离距离，外部爬电距离>10 mm。这使得这些器件非常适合工作电压超过1000 V的应用。
商品特性
- 外部爬电距离：>10 mm
- 加强隔离
- 内部屏蔽层，实现极高的输入到输出噪声隔离
应用领域
- 太阳能逆变器
- 工业电机驱动器
- 焊接设备
- 隔离式工业通信
- 接地环路消除
- 敏感电路的噪声隔离
