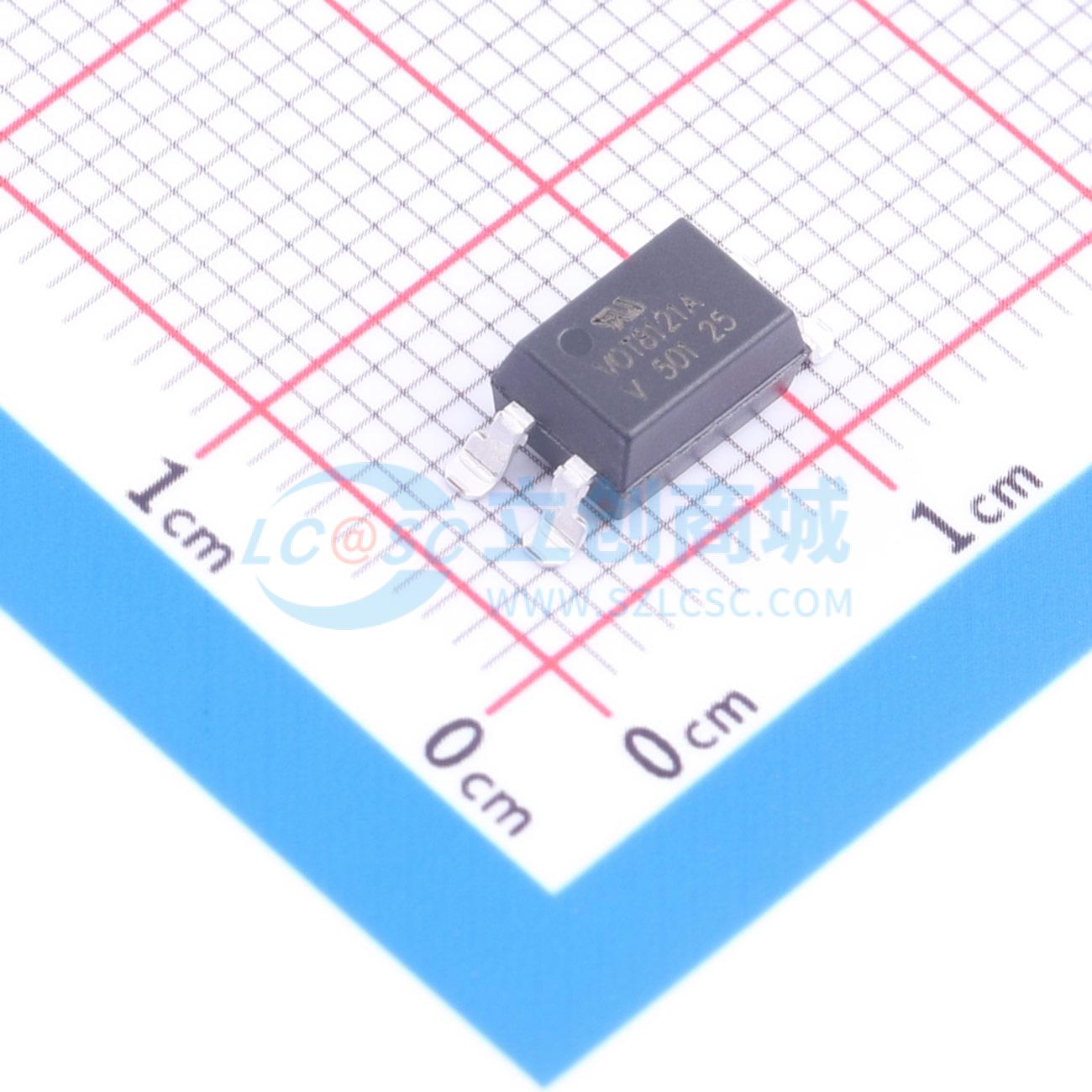

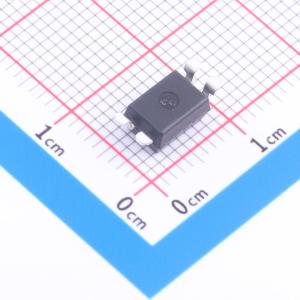

温馨提醒：图片仅供参考，商品以实物为准
VOT8121AB-T1
双向可控硅 无 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由与光敏三端双向可控硅光耦合的砷化镓红外发光二极管组成，采用节省电路板空间的DIP-4封装。可将低压逻辑与120VAC、240VAC和380VAC线路隔离，以控制阻性、感性或容性负载，包括电机、螺线管、高电流晶闸管或三端双向可控硅和继电器。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOT8121AB-T1
- 商品编号
- C6349878
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 正向电流 | 50mA | |
| 负载电压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+110℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 4 | |
| 保持电流(Ih) | 0.4mA | |
| 浪涌电流 | 1A |
商品概述
VOT8121A由一个GaAs红外LED与光敏可控硅光电耦合，并封装在节省电路板空间的DIP-4封装中。VOT8121A将低压逻辑与120V AC、240V AC和380V AC线路隔离，以控制电阻性、电感性或电容性负载，包括电机、螺线管、大电流晶闸管或可控硅以及继电器。
应用领域
- 固态继电器中的功率TRIAC驱动器
- 三相交流设备
- 电机控制
- 工业控制
- 白色家电/家用设备
