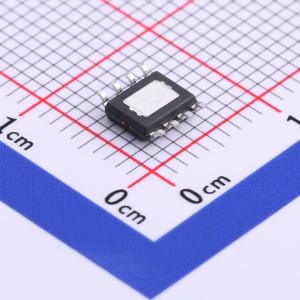

UP0109PSW8

品牌名称: 力智
商品型号: UP0109PSW8
商品编号: C696062
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

uP0109是一款超低压差线性稳压器，专为DDR内存系统提供端接电压而设计。该器件采用低导通电阻NMOSFET设计，能够吸收/提供高达2A的输出电流。该器件采用双电源供电，控制电路有一个控制输入，为输出提供电流的电源输入低至1.0V。输出电压受到严格调节，在快速线路/负载瞬变情况下，能在20mV的变化范围内跟踪参考电压输入。其他特性包括芯片关断功能、软启动、片上热保护和双向电流限制保护。

商品特性

采用低导通电阻NMOSFET设计，能够吸收/提供高达2A的输出电流
采用双电源供电，控制电路有一个控制输入，为输出提供电流的电源输入低至1.0V
输出电压受到严格调节，在快速线路/负载瞬变情况下，能在20mV的变化范围内跟踪参考电压输入
芯片关断功能
软启动
片上热保护
双向电流限制保护
提供PSOP - 8L、FSOP8L、WDFN3x3 - 8L封装，热阻极低
输出电压跟踪参考输入
集成低RDS(ON) MOSFET
出色的线路和负载调节能力
外部元件数量少
支持纯多层陶瓷电容器（MLCC）
符合RoHS标准且无卤素

应用领域

台式电脑、笔记本电脑和工作站
显卡
低电压逻辑电源
微处理器和芯片组电源
分离平面微处理器电源
高级显卡电源
声卡和辅助电源
开关电源后置稳压器
为DDR内存接口生成端接电压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	-
	工作电压	6V
	输出电压	1.25V

	属性	参数值
	输出电流	-
	压差	-
	静态电流(Iq)	-
	工作温度	-40℃~+125℃@(Tj)
